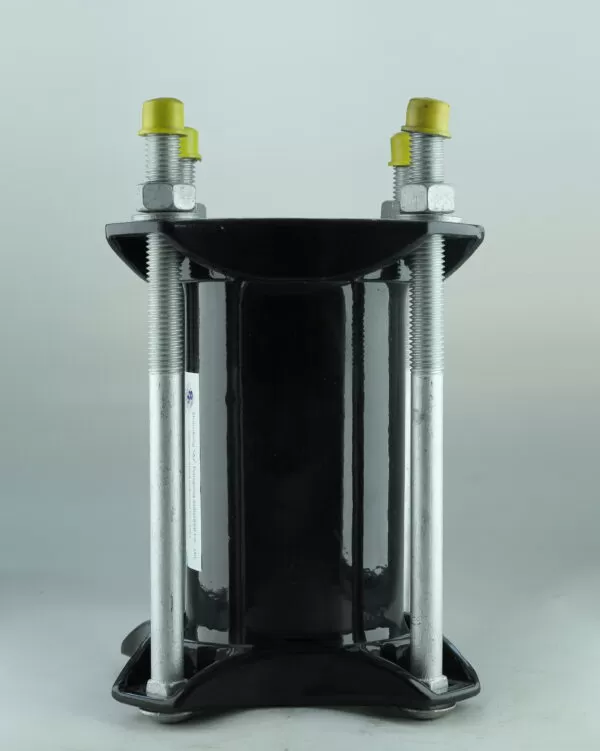

Acoplamiento de manguito OKVAL (ACOPLAMIENTO DE MANGUITO ATORNILLADO)
■ Características
• Tamaños: 2″ – 12″
• Longitudes: 2″ – 24″
• Clasificación de presión:
• 2″ – 2,5″: 250 psi
• 3″ – 16″: 300 psi
• Material:
• Manguito: acero al carbono ASTM A192
• Perno/Tuerca: Acero al carbono galvanizado ASTM A307
• Seguidor/prensaestopas: hierro dúctil ASTM A395
• Junta: Buna (-20 °F a 200 °F) EPDM / NBR / Viton / Junta
■ Piezas y materiales principales
· Anillo Medio Cilíndrico: Este anillo central conecta los dos extremos del tubo.
· Anillos seguidores: Hay dos anillos seguidores, uno a cada lado del anillo central. Ayudan a asegurar las tuberías.
· Juntas resilientes: Estas juntas compuestas especiales de Dresser absorben la vibración y el movimiento mientras mantienen un sello.
· Pernos de cabeza de oruga de acero: Estos pernos mantienen unido el acoplamiento.
Articulaciones■ Dimensiones (mm):
| Tamaño | Diámetro exterior de la tubería | sobredosis | Longitud | Tamaño | Diámetro exterior de la tubería | sobredosis | Longitud | |
| Pulgada | Pulgada | milímetros | milímetros | Pulgada | Pulgada | milímetros | milímetros | |
| 2″ | 2,38″ | 60.3 | 4″ | 4″ | 4,5″ | 114.3 | 24″ | |
| 2″ | 2,38″ | 60.3 | 5″ | 5″ | 5,56″ | 139,7 | 12″ | |
| 2″ | 2,38″ | 60.3 | 7″ | 6″ | 6,63″ | 168,3 | 4″ | |
| 2″ | 2,38″ | 60.3 | 12″ | 6″ | 6,63″ | 168,3 | 5″ | |
| 2″ | 2,38″ | 60.3 | 14″ | 6″ | 6,63″ | 168,3 | 7″ | |
| 21/2″ | 2,5″ | 76.1 | 7″ | 6″ | 6,63″ | 168,3 | 12″ | |
| 21/2″ | 2,5″ | 76.1 | 12″ | 6″ | 6,63″ | 168,3 | dieciséis" | |
| 3″ | 3,5″ | 88,9 | 4″ | 6″ | 6,63″ | 168,3 | 24″ | |
| 3″ | 3,5″ | 88,9 | 5″ | 8″ | 8,63″ | 219.1 | 4″ | |
| 3″ | 3,5″ | 88,9 | 7″ | 8″ | 8,63″ | 219.1 | 12″ | |
| 3″ | 3,5″ | 88,9 | 12″ | 8″ | 8,63″ | 219.1 | dieciséis" | |
| 3″ | 3,5″ | 88,9 | dieciséis" | 8″ | 8,63″ | 219.1 | 24″ | |
| 3″ | 3,5″ | 88,9 | 24″ | 10″ | 10,75″ | 273 | 4″ | |
| 4″ | 4,5″ | 114.3 | 4″ | 10″ | 10,75″ | 273 | 12″ | |
| 4″ | 4,5″ | 114.3 | 5″ | 10″ | 10,75″ | 273 | dieciséis" | |
| 4″ | 4,5″ | 114.3 | 7″ | 12″ | 12,75″ | 323,9 | 4″ | |
| 4″ | 4,5″ | 114.3 | 12″ | 12″ | 12,75″ | 323,9 | dieciséis" | |
| 4″ | 4,5″ | 114.3 | dieciséis" | 12″ | 12,75″ | 323,9 | 24″ |
Proceso de instalación de la cómoda Coplue:
Coloque el acoplamiento alrededor de los extremos de la tubería.
Insertar las juntas entre los anillos seguidores y el tubo.
Apriete los pernos para comprimir las juntas y crear una conexión segura.
Las juntas resistentes permiten el movimiento manteniendo una junta sin fugas.
Flexibilidad: Los acoplamientos Dresser se adaptan al movimiento de la tubería debido a cambios de temperatura o asentamiento del suelo.
Instalación rápida: Son fáciles de instalar, ahorrando tiempo y mano de obra.
Absorción de vibraciones: Las juntas absorben vibraciones fuertes, reduciendo la tensión en las tuberías.
Recuerde, los acoplamientos Dresser son una opción confiable cuando necesita una conexión de tubería flexible y eficiente.
