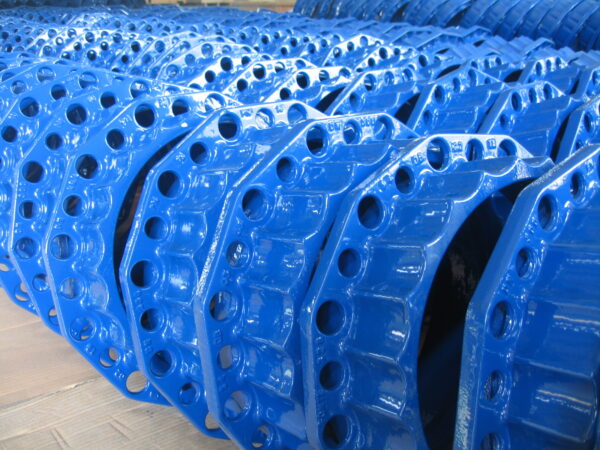

Adaptador de brida rápida para tubería de hierro dúctil

Somos uno de los principales fabricantes de bridas de tope para tuberías de hierro ductilr, bridas para tuberías de hierro ductilr y fábrica de bridas para tuberías de hierro ductilr en China. Podemos fabricar y suministrar bridas de tope principales para tuberías de hierro ductilr, bridas para tuberías de hierro ductilr de acuerdo con su requisitos. Se buscan más tipos de bridas de tope bMajor para tuberías de hierro ductil, ridas para tuberías de hierro ductil, ¡contáctenos ahora mismo!

Adaptador de brida rápida para tubería de fundición dúctil PN16
Raccord Brides Major tope tubería de fundición dúctil
Adaptadores de novia para tubería de hierro dúctil

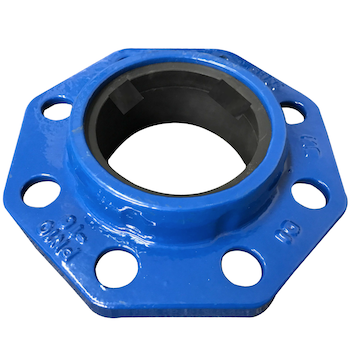

Adaptador de bloque automático Unibrideasy Stop
Adaptadores Novias
Aducción de agua
Fuente Ductile GJS500, Dn40-Dn500
Acuerdo con todas las piezas de los equipos de novias normalizados según ISO 7005. ISO 2531 y DIN 2501 EN545 EN598 EN1092

Descripción

Características:
· Material de hierro dúctil GGG50 con revestimiento FBE
· Junta EPDM+
· Presión de trabajo PN10, PN16
· Taladrado de brida ISO PN10/16
· Deflexión angular +/- 6°

Dibujo:



Dimensiones (mm):

DN Diámetro exterior de la tubería Longitud
l D D' b k k
60/65 82 47 185 110 dieciséis 145 145
80 98 50 200 125 dieciséis 160 160
100 118 55 220 150 dieciséis 180 180
125 144 sesenta y cinco 250 175 dieciséis 210 210
150 170 70 285 200 dieciséis 240 240
200 222 80 340 255 17 295 295
250 274 80 400 322 19 PN10 350 PN16 355
300 326 86 455 360 21 PN10 400 PN16 410
400 429 95 580 465 22 PN10 515 PN16 525
