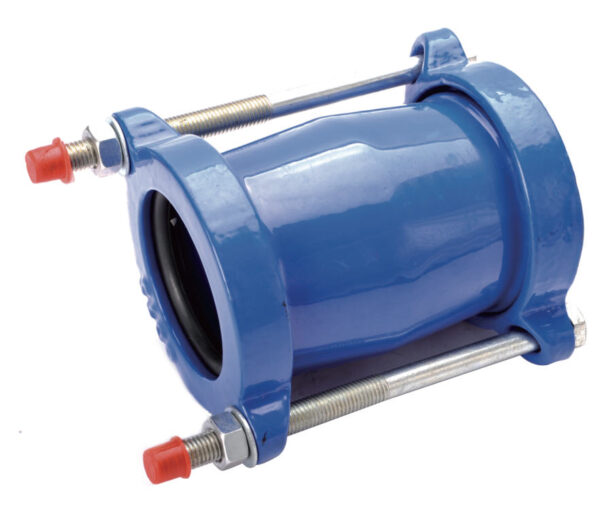

Junta Gibault para tubería de PVC con junta tipo O
La junta Gibault está diseñada específicamente para el extremo liso de tuberías de PVC y tuberías de HDPE. Para otras tuberías, normalmente las llamamos acoplamiento que se utiliza para conectar los extremos lisos de la tubería. En comparación con el acoplamiento universal, la junta gibault está diseñada específicamente para el diámetro exterior de una tubería, por lo que su dimensión se ajusta con precisión al diámetro exterior de la tubería. haciendo que el ajuste sea muy rápido y fácil. El rendimiento del sellado es muy bueno. La junta gibault puede soportar presiones más altas que una Acoplamiento de amplio rango del mismo tamaño.
"*"señala los campos obligatorios
Características
• Hierro Dúctil con recubrimiento FBE.
• Presión de trabajo PN10, PN16.
• Equipado con pernos y tuercas de acero galvanizado.
• Juntas de caucho tipo O EPDM o NBR
• Rango de tamaño de 2″ a 12″
Parámetros técnicos
1-Dibujo
Especificación de 2 materiales
Artículo No. | Nombre del árticulo | Material | Especificación |
1 | Manga | Hierro dúctil | GGG50 |
2 | Anillo final | Hierro dúctil | GGG50 |
3 | Empaquetadura | Goma | EPDM |
4 | Tornillo | Acero galvanizado | ISO898-1:1999 |
5 | Lavadora | Acero galvanizado | |
6 | Tuerca | Acero galvanizado | ISO898-1:1992 |
7 | Gorra | El plastico |
3 dimensiones (mm)
Pulgada | DN | sobredosis | l | Perno No. | Perno L |
2″ | 50 | 63 | 125 | 2 | M12*180 |
2-1/2″ | sesenta y cinco | 75 | 130 | 2 | M12*180 |
3″ | 80 | 90 | 130 | 3 | M12*190 |
4″ | 100 | 110 | 130 | 3 | M12*210 |
5″ | 125 | 125 | 150 | 4 | M12*210 |
5″ | 125 | 140 | 150 | 4 | M12*210 |
6″ | 150 | 160 | 150 | 4 | M12*210 |
6″ | 150 | 180 | 170 | 4 | M12*240 |
8″ | 200 | 200 | 180 | 4 | M12*240 |
8″ | 200 | 225 | 180 | 4 | M12*250 |
10″ | 250 | 250 | 180 | 6 | M12*260 |
10″ | 250 | 280 | 180 | 6 | M12*260 |
12″ | 300 | 315 | 180 | 6 | M12*260 |
