Juntas de desmontaje - Accesorios de fundición dúctil de OKVAL

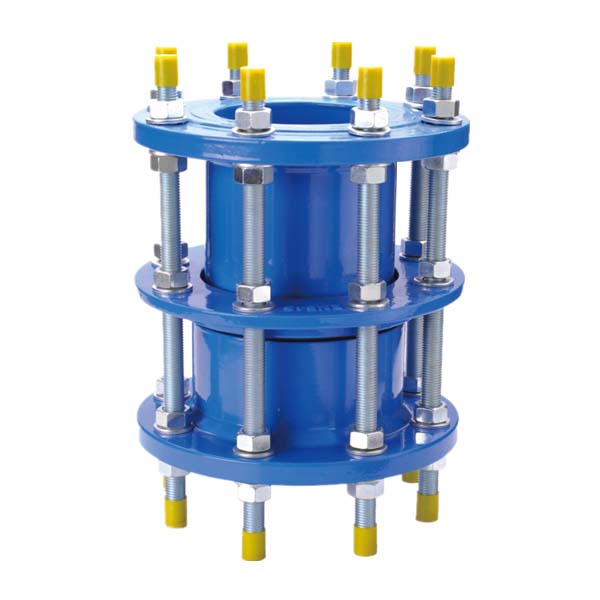

Junta de desmontaje PN6 PN10 PN16 PN25 PN40
1. Brida: Hierro dúctil GGG50 según ISO2531 ISO7005 BS4504 DIN2501 ANSI B16.5
2. Tubo interior: Hierro dúctil GGG50 Hierro dúctil GGG50 BS2789 DIN1693 A536
3. Retenedor: Hierro dúctil GGG50
4. Sellado: Material de las juntas: Para agua o gas: NBR Grado A. Para agua potable: Caucho EPDM según BS2494: 1990 Tipo W. Para agua potable y alcantarillado: SBR Grado F. Agua potable y alcantarillado: SBR Grado F.
5. Perno: Acero galvanizado Dacromet, AISI 304 SS, con tapas de plástico.
6. Tuerca: Acero galvanizado, AISI 304 SS
7. Arandela: Acero galvanizado, AISI 304 SS
8. Especificación: 40 mm-2000 mm
9. Acabado: Recubrimiento epoxi interior y exterior recubierto FBE RAL 5015 RAL5017 RAL5005 RAL6026 FBE, mín. 300 micras
Embalaje: normalmente, los tamaños DN40-DN350 se embalan en cajas de madera contrachapada; los tamaños superiores a DN350 se envuelven completamente en palés de madera contrachapada. Para ahorrar espacio, las juntas pequeñas se embalan dentro de juntas grandes.
Junta de desmontaje auto buté⠀
Juntas De Desmontaje Auto Bloqueantes
Cadenas de montaje FLANGIA
Carretes de desmontaje
fonte⠀Fundicin Fundición dúctil⠀
#junta de desmontaje #junta de desmontaje de hierro dúctil #Juntas de desmontaje #CARRETESTELESCÓPICOSDEDESMONTAJE #JUNTAADEDESMONTAGEM #Демонтажнаявставка #pipefitting #фитинг #instalacióndetuberías #JuntaDeDesmontagemAutoTravada #JuntaFlange #JuntasGibault #FLANGESDEADAPTAÇÃO #UNIONUNIVERSALANTITRACCION
#BridaUnienchufe #okval #ADAPTADORBRIDAUNIVERSA #flangeadaptor #Фланецобжимной #МуфтасоединительнаяДРК #Монтажнаявставка #Фланецдлятрубизсталиичугуна #МУФТА
Parámetros técnicos
Especificación del material
| Artículo No. | Nombre del árticulo | Material |
| 1 | Cuerpo de brida larga | Hierro dúctil |
| 2 | Cuerpo de brida corta | Hierro dúctil |
| 3 | Brida intermedia | Hierro dúctil |
| 4 | Empaquetadura | Goma |
| 5 | Semental | Acero galvanizado |
| 6 | Lavadora | Acero galvanizado |
| 7 | Tuerca | Acero galvanizado |

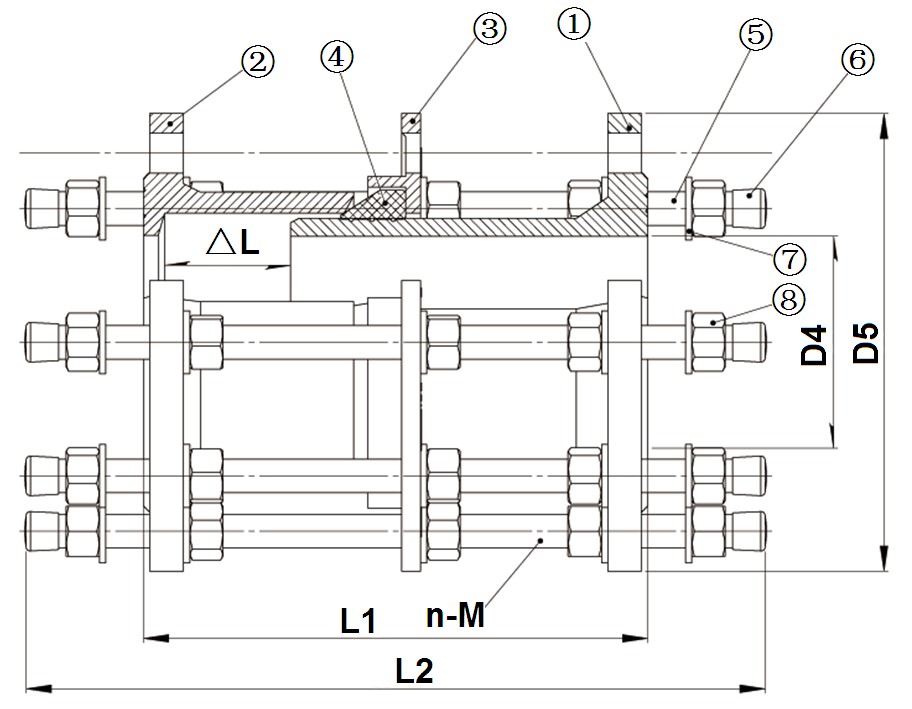

Dimensiones (mm)
| DN | △l | PN10 | ||||
| L1 | D5 | D4 | Nuevo Méjico | Espesor de la brida | ||
| 40 | 50 | 210 | 145 | 110 | M16*310*4 | 16+3 |
| 50 | 50 | 215 | 165 | 125 | M16*330*4 | 16+3 |
| 60 | 50 | 215 | 175 | 135 | M16*330*4 | 16+3 |
| sesenta y cinco | 50 | 215 | 185 | 145 | M16*330*4 | 16+3 |
| 80 | 50 | 225 | 200 | 160 | M16*340*8 | 16+3 |
| 100 | 50 | 225 | 220 | 180 | M16*340*8 | 16+3 |
| 125 | 50 | 225 | 250 | 210 | M16*340*8 | 16+3 |
| 150 | 50 | 225 | 285 | 240 | M20*350*8 | 16+3 |
| 200 | 50 | 235 | 340 | 295 | M20*380*8 | 16+3 |
| 250 | 50 | 250 | 400 | 350 | M20*380*12 | 19+3 |
| 300 | 50 | 265 | 455 | 400 | M20*410*12 | 20,5+3 |
| 350 | 50 | 265 | 505 | 460 | M20*410*16 | 20,5+3 |
| 400 | 50 | 275 | 565 | 515 | M24*450*16 | 20,5+3 |
| 450 | 50 | 295 | 615 | 565 | M24*450*20 | 21,5+3 |
| 500 | 50 | 295 | 670 | 620 | M24*450*20 | 22,5+3 |
| 600 | 50 | 315 | 780 | 725 | M27*480*20 | 25+3 |
| 700 | 50 | 325 | 895 | 840 | M27*480*24 | 27,5+3 |
| 800 | 50 | 340 | 1015 | 950 | M30*500*24 | 30+3 |
| 900 | 50 | 350 | 1115 | 1050 | M30*500*28 | 32,5+3 |
| 1000 | 50 | 360 | 1230 | 1160 | M33*545*28 | 35+3 |
| 1200 | 50 | 370 | 1455 | 1380 | M36*580*32 | 40+3 |
| DN | △l | PN16 | ||||
| L1 | D5 | D4 | Nuevo Méjico | Espesor de la brida | ||
| 40 | 50 | 210 | 145 | 110 | M16*310*4 | 16+3 |
| 50 | 50 | 215 | 165 | 125 | M16*330*4 | 16+3 |
| 60 | 50 | 215 | 175 | 135 | M16*330*4 | 16+3 |
| sesenta y cinco | 50 | 215 | 185 | 145 | M16*330*4 | 16+3 |
| 80 | 50 | 225 | 200 | 160 | M16*340*8 | 16+3 |
| 100 | 50 | 225 | 220 | 180 | M16*340*8 | 16+3 |
| 125 | 50 | 225 | 250 | 210 | M16*340*8 | 16+3 |
| 150 | 50 | 225 | 285 | 240 | M20*350*8 | 16+3 |
| 200 | 50 | 235 | 340 | 295 | M20*380*12 | 16+3 |
| 250 | 50 | 250 | 400 | 355 | M24*380*12 | 19+3 |
| 300 | 50 | 265 | 455 | 410 | M24*410*12 | 20,5+3 |
| 350 | 50 | 265 | 520 | 470 | M24*410*16 | 22,5+3 |
| 400 | 50 | 275 | 580 | 525 | M27*450*16 | 24+3 |
| 450 | 50 | 295 | 640 | 585 | M27*450*20 | 26+3 |
| 500 | 50 | 295 | 715 | 650 | M30*460*20 | 27,5+3 |
| 600 | 50 | 315 | 840 | 770 | M33*500*20 | 31+3 |
| 700 | 50 | 325 | 910 | 840 | M33*500*24 | 34,5+3 |
| 800 | 50 | 340 | 1025 | 950 | M36*530*24 | 38+3 |
| 900 | 50 | 350 | 1125 | 1050 | M36*530*28 | 41,5+3 |
| 1000 | 50 | 360 | 1255 | 1170 | M39*570*28 | 45+3 |
| 1200 | 50 | 370 | 1485 | 1390 | M45*620*32 | 52+3 |
| DN | △l | PN25 | ||||
| L1 | D5 | D4 | Nuevo Méjico | Espesor de la brida | ||
| 40 | 50 | 210 | 145 | 110 | M16*310*4 | 16+3 |
| 50 | 50 | 215 | 165 | 125 | M16*340*4 | 16+3 |
| 60 | 50 | 215 | 175 | 135 | M16*330*4 | 16+3 |
| sesenta y cinco | 50 | 215 | 185 | 145 | M16*340*4 | 16+3 |
| 80 | 50 | 225 | 200 | 160 | M16*340*8 | 16+3 |
| 100 | 50 | 225 | 235 | 190 | M20*370*8 | 16+3 |
| 125 | 50 | 225 | 270 | 220 | M24*380*8 | 16+3 |
| 150 | 50 | 225 | 300 | 250 | M24*380*8 | 16+3 |
| 200 | 50 | 240 | 360 | 310 | M24*400*12 | 19+3 |
| 250 | 50 | 250 | 425 | 370 | M27*450*12 | 21+3 |
| 300 | 50 | 270 | 485 | 430 | M27*460*16 | 24+3 |
| 350 | 50 | 270 | 555 | 490 | M30*470*16 | 27+3 |
| 400 | 50 | 280 | 620 | 550 | M33*500*16 | 29+3 |
| 450 | 50 | 300 | 670 | 600 | M33*500*20 | 31+3 |
| 500 | 50 | 300 | 730 | 660 | M33*500*20 | 32+3 |
| 600 | 50 | 320 | 845 | 770 | M36*560*20 | 38+3 |
| 700 | 50 | 330 | 960 | 875 | M39*570*24 | 43+3 |
| 800 | 50 | 350 | 1085 | 990 | M45*620*24 | 49+3 |
| 900 | 50 | 360 | 1185 | 1090 | M45*620*28 | 52+3 |
| 1000 | 50 | 370 | 1320 | 1210 | M52*660*28 | 57+3 |
| 1200 | 50 | 380 | 1530 | 1420 | M52*750*32 | 65+3 |
