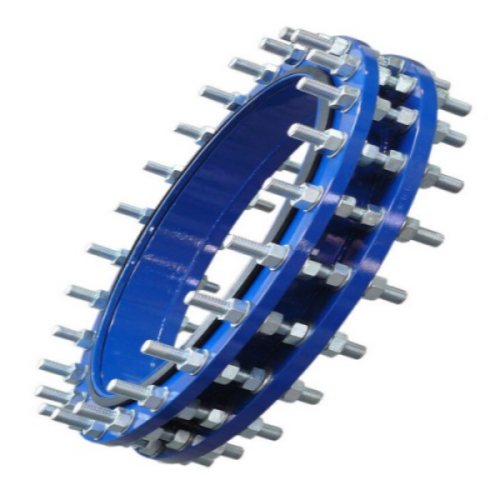

Desmontaje Luz de junta tipo 3
OKVAL es uno de los mayores fabricantes y fábricas de juntas de desmantelamiento en China. Podemos fabricar y suministrar juntas de desmantelamiento de acuerdo con sus requisitos. Se buscan más tipos de juntas de desmontaje, ¡contáctenos ahora mismo!
Las juntas de desmontaje están especialmente diseñadas para proporcionar un método sencillo para retirar o instalar cualquier tipo de objeto con bridas en una tubería, como válvulas, bombas, accesorios de tubería con bridas u otros objetos similares. El anclaje final se garantiza mediante el suministro de tirantes, que también se utilizan como tornillos de unión de bridas, lo que reduce el número de tornillos necesarios.
"*"señala los campos obligatorios
Características:
Tipo de luz -3
- Se necesitan pernos largos 25% (no menos de 4 piezas).
- Adecuado para juntas de desmontaje sin empuje si no se montan tirantes largos.
- Cumplir con EN545
- Tipo de brida: BS EN1092 PN10
Materiales:
No Señor. | Nombre | Material | Estándar |
1 | Cuerpo largo | Hierro dúctil | EN1563 |
2 | cuerpo corto | Hierro dúctil | EN1563 |
3 | Anticipo | Hierro dúctil | EN1563 |
4 | Empaquetadura | EPDM/NBR | EN681-1 |
5 | tirantes | CS/SS | YO ASI |
Dimensiones (mm)
TAMAÑO | PN | D | l | t | L1 | D1 |
DN80 | PN10/16 | 200 | 205 | +/-25 | 340 | 160 |
DN100 | PN10/16 | 220 | 205 | +/-25 | 340 | 180 |
DN150 | PN10/16 | 285 | 205 | +/-25 | 340 | 240 |
DN200 | PN10 | 340 | 215 | +/-25 | 350 | 295 |
PN16 | 340 | 215 | +/-25 | 350 | 295 | |
DN250 | PN10 | 400 | 220 | +/-25 | 370 | 350 |
PN16 | 400 | 220 | +/-25 | 380 | 355 | |
DN300 | PN10 | 455 | 240 | +/-25 | 390 | 400 |
PN16 | 455 | 240 | +/-25 | 400 | 410 | |
DN350 | PN10 | 505 | 240 | +/-25 | 400 | 460 |
PN16 | 520 | 240 | +/-25 | 410 | 470 | |
DN400 | PN10 | 565 | 250 | +/-25 | 420 | 515 |
PN16 | 580 | 250 | +/-25 | 430 | 525 | |
DN450 | PN10 | 615 | 265 | +/-25 | 435 | 565 |
PN16 | 640 | 265 | +/-25 | 450 | 585 | |
DN500 | PN10 | 670 | 275 | +/-25 | 440 | 620 |
PN16 | 715 | 275 | +/-25 | 460 | 650 | |
DN600 | PN10 | 780 | 295 | +/-25 | 460 | 725 |
PN16 | 840 | 295 | +/-25 | 500 | 770 | |
DN700 | PN10 | 895 | 300 | +/-25 | 480 | 840 |
PN16 | 910 | 300 | +/-25 | 500 | 840 | |
DN800 | PN10 | 1015 | 320 | +/-25 | 500 | 950 |
PN16 | 1025 | 320 | +/-25 | 530 | 950 | |
DN900 | PN10 | 1115 | 320 | +/-25 | 500 | 1050 |
PN16 | 1125 | 320 | +/-25 | 530 | 1050 | |
DN1000 | PN10 | 1230 | 330 | +/-25 | 545 | 1160 |
PN16 | 1255 | 330 | +/-25 | 570 | 1170 | |
DN1200 | PN10 | 1455 | 350 | +/-25 | 580 | 1380 |
PN16 | 1485 | 350 | +/-25 | 620 | 1390 |
