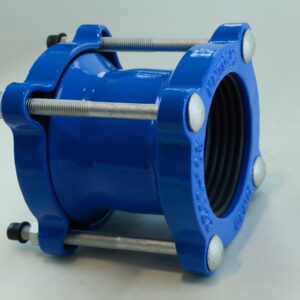

Adaptateur à bride rapide pour tuyau en PVC
L'adaptateur Quick Flange est principalement utilisé dans les tuyaux en PVC. Il contient un joint et un anneau en laiton retenu (alternative). Placez le tuyau dans le corps de l'adaptateur à bride rapide et fixez les boulons, l'anneau en laiton fixera le tuyau pour l'empêcher de se retirer. Il peut être fabriqué selon des perçages de bride spécifiés tels que les perçages de bride BS4504, EN1092, ISO2531 PN10, 16, 25, 40 ou ANSI. La gamme de tailles va du DN40 au DN400
Description
Caractéristiques:
- Pression de service PN10 et PN16.
- Matériau en fonte ductile GGG50 avec revêtement FBE.
- EPDM ou EPDM + bague d'étanchéité en laiton.

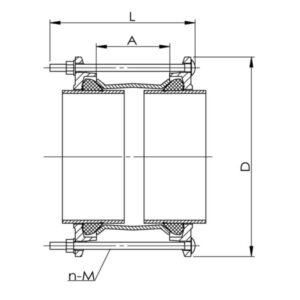

Dessin:
Spécification matérielle:
| Numéro d'article. | Nom de l'article | Matériel |
| 1 | Corps | Fonte Ductile |
| 2 | Anneau de fin | Fonte Ductile |
| 3 | Joint | Caoutchouc |
| 4 | Boulon | Acier galvanisé |
| 5 | Machine à laver | Acier galvanisé |
| 6 | Noix | Acier galvanisé |
| 7 | Casquette | Plastique |
Dimensions (mm) :
| DN | Diamètre extérieur du tuyau | L | F | Perçage de bride | ||
| PN10/16 | ||||||
| D | D1 | nM | ||||
| 40 | 40 | 50 | 16 | 135 | 110 | 4×19 |
| 40/50 | 50 | 50 | 16 | 157 | 110/125 | 4×19 |
| 50/60/65 | 63 | 50 | 16 | 182 | 125/135/145 | 4×19 |
| 60/65 | 75 | 55 | 18 | 185 | 135/145 | 4×19 |
| 80 | 90 | 60 | 18 | 195 | 160 | 8×19 |
| 100 | 110 | 63 | 19 | 216 | 180 | 8×19 |
| 125 | 125 | 70 | 19 | 253 | 210 | 8×19 |
| 125 | 140 | 78 | 19 | 253 | 210 | 8×19 |
| 150 | 160 | 78 | 20 | 280 | 240 | 8×23 |
| 200 | 200 | 88 | 20 | 336 | 295 | 8×23/12X23 |
| 200 | 225 | 88 | 20 | 336 | 295 | 8×23/12X23 |
| 250 | 250 | 94 | 22 | 398 | 350/355 | 12X28 |
| 300 | 315 | 106 | 24 | 455 | 400/410 | 12×23/12X28 |
| 400 | 400 | 120 | 25 | 580 | 515/525 | 16X31 |
| 500 | 500 | 131 | 25 | 715 | 620/650 | 20X28,5/20X35 |
