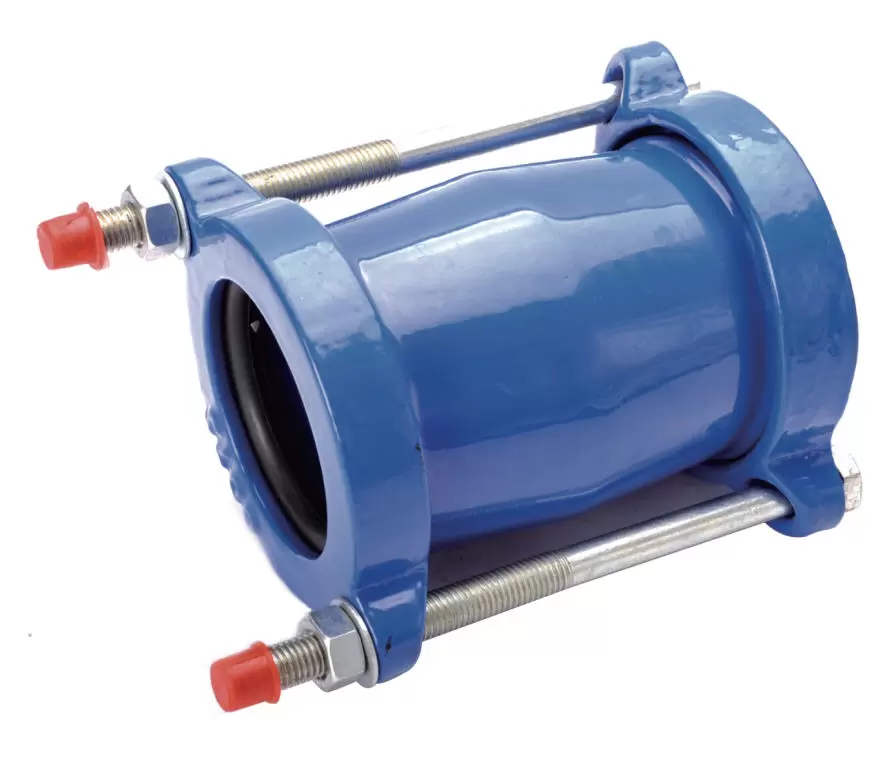

Joint Gibault pour tuyau PVC avec joint type O
Le joint Gibault est conçu spécifiquement pour l’extrémité lisse des tuyaux en PVC et en PEHD. Pour les autres tuyaux, nous les appelons normalement raccord qui est utilisé pour connecter les extrémités lisses des tuyaux. Comparé au raccord universel, le joint Gibault est conçu spécifiquement pour le diamètre extérieur d'un tuyau, de sorte que sa dimension s'adapte avec précision au diamètre extérieur du tuyau. rendant le serrage très rapide et facile. Les performances d'étanchéité sont très bonnes. Le joint gibault peut résister à des pressions plus élevées qu'un Couplage à large plage de la même taille.
Description
Caractéristiques
• Fonte ductile avec revêtement FBE.
• Pression de service PN10,PN16.
• Equipé de boulons et écrous en acier galvanisé.
• Joints en caoutchouc EPDM ou NBR de type O
• Gamme de tailles de 2″ à 12″
Paramètres techniques
1-Dessin
Spécification à 2 matériaux
| Numéro d'article. | Nom de l'article | Matériel | spécification |
| 1 | Manche | Fonte Ductile | GGG50 |
| 2 | Anneau de fin | Fonte Ductile | GGG50 |
| 3 | Joint | Caoutchouc | EPDM |
| 4 | Boulon | Acier galvanisé | ISO898-1:1999 |
| 5 | Machine à laver | Acier galvanisé | |
| 6 | Noix | Acier galvanisé | ISO898-1:1992 |
| 7 | Casquette | Plastique |
3 dimensions (mm)
| Pouce | DN | DO | L | Boulon n° | Boulon L |
| 2″ | 50 | 63 | 125 | 2 | M12*180 |
| 2-1/2″ | 65 | 75 | 130 | 2 | M12*180 |
| 3″ | 80 | 90 | 130 | 3 | M12*190 |
| 4″ | 100 | 110 | 130 | 3 | M12*210 |
| 5″ | 125 | 125 | 150 | 4 | M12*210 |
| 5″ | 125 | 140 | 150 | 4 | M12*210 |
| 6″ | 150 | 160 | 150 | 4 | M12*210 |
| 6″ | 150 | 180 | 170 | 4 | M12*240 |
| 8″ | 200 | 200 | 180 | 4 | M12*240 |
| 8″ | 200 | 225 | 180 | 4 | M12*250 |
| dix" | 250 | 250 | 180 | 6 | M12*260 |
| dix" | 250 | 280 | 180 | 6 | M12*260 |
| 12″ | 300 | 315 | 180 | 6 | M12*260 |
