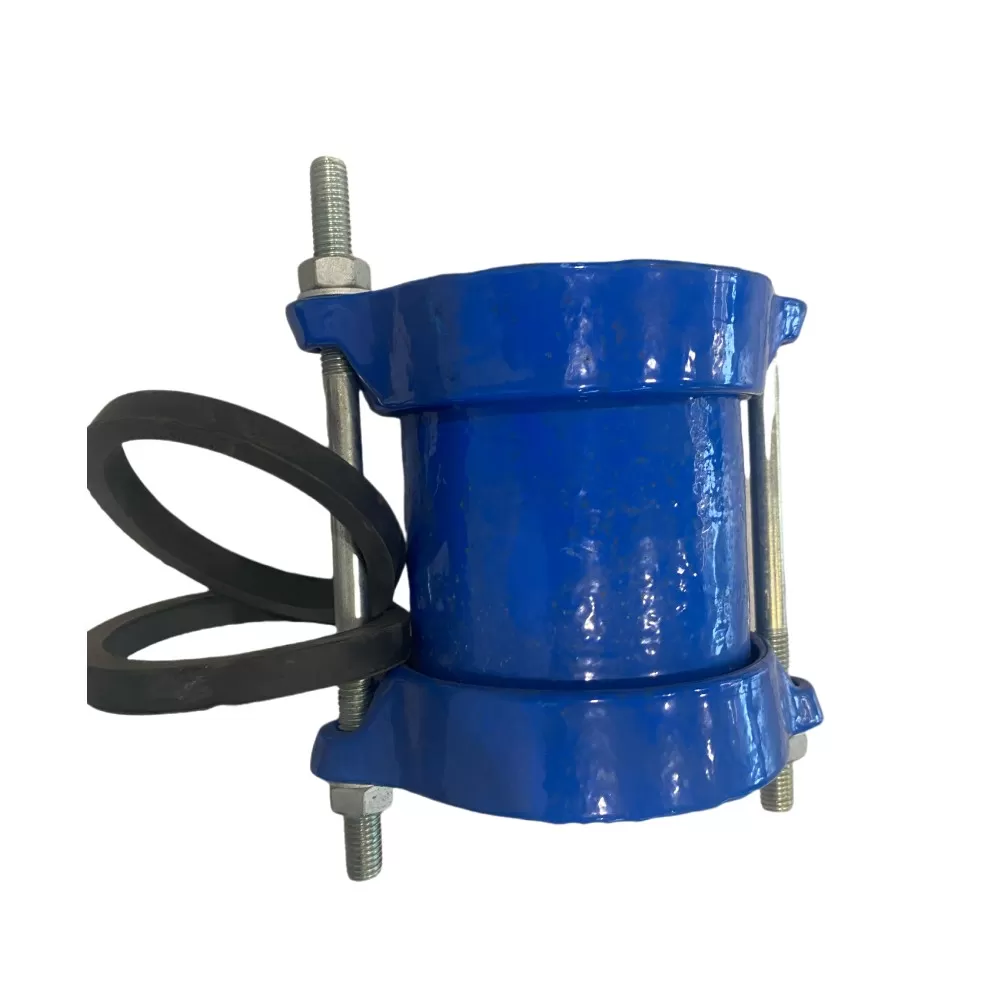

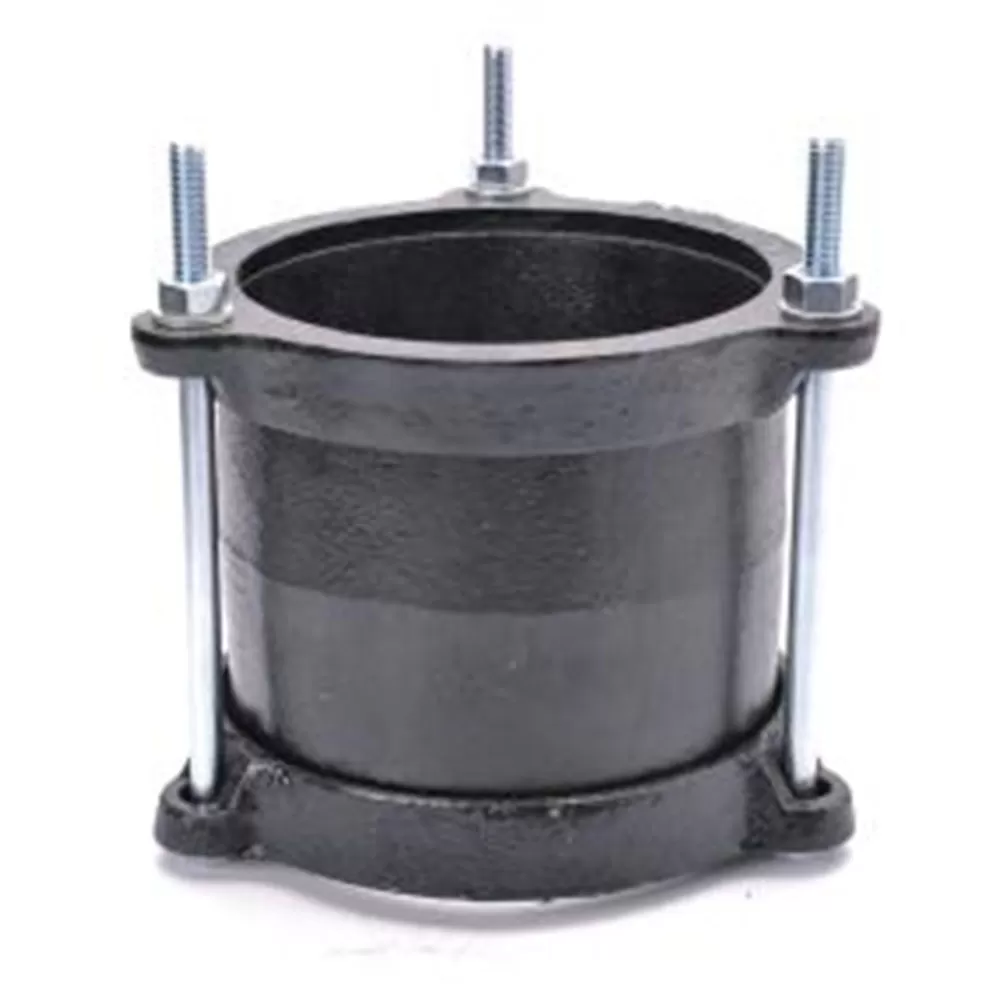

Joint Gibault pour tuyau PVC avec joint de type plat
Le joint Gibault est conçu spécifiquement pour l'extrémité lisse des tuyaux en PVC. Pour les autres tuyaux, nous les appelons normalement raccord qui est utilisé pour connecter les extrémités lisses des tuyaux. Comparé au raccord universel, le joint gibault est conçu spécifiquement pour le diamètre extérieur d'un tuyau, de sorte que sa dimension s'adapte avec précision au diamètre extérieur du tuyau. rendant le serrage très rapide et facile. Les performances d'étanchéité sont très bonnes. Le joint gibault peut résister à des pressions plus élevées qu'un Couplage à large plage de la même taille.
« * » indique les champs nécessaires
Caractéristiques
• Fonte grise avec peinture noire
• Pression de service PN16
• Equipé de boulons et écrous en acier galvanisé
• Joints plats en caoutchouc EPDM ou NBR
• Taille : DN50-500
Dimensions(mm)
DN | Longueur du boulon | L | H | nM | |||||||||||||||||||||||||||||||||||||||||||||||
50 | 120 | 96 | 70 | 2xM10 | |||||||||||||||||||||||||||||||||||||||||||||||
63 | 180 | 139 | 100 | 2xM10 | |||||||||||||||||||||||||||||||||||||||||||||||
75 | 180 | 135 | 100 | 2xM10 | |||||||||||||||||||||||||||||||||||||||||||||||
90 | 180 | 140 | 110 | 2xM10 | |||||||||||||||||||||||||||||||||||||||||||||||
110 | 180 | 150 | 120 | 3xM10 | |||||||||||||||||||||||||||||||||||||||||||||||
125 | 200 | 147 |
|
3xM12 | |||||||||||||||||||||||||||||||||||||||||||||||
140 | 200 | 157 | 120 | 3xM12 | |||||||||||||||||||||||||||||||||||||||||||||||
160 | 220 | 176 | 140 | 3xM12 | |||||||||||||||||||||||||||||||||||||||||||||||
180 | 220 | 176 | 140 | 3xM12 | |||||||||||||||||||||||||||||||||||||||||||||||
200 | 220 | 176 | 140 | 3xM12 | |||||||||||||||||||||||||||||||||||||||||||||||
250 | 250 | 204 | 160 | 4xM14 | |||||||||||||||||||||||||||||||||||||||||||||||
315 | 250 | 204 | 160 | 4xM14 | |||||||||||||||||||||||||||||||||||||||||||||||
400 | 250 | 208 | 160 | 6xM14 | |||||||||||||||||||||||||||||||||||||||||||||||
500 | 250 | 201 | 160 | 6xM14 |
