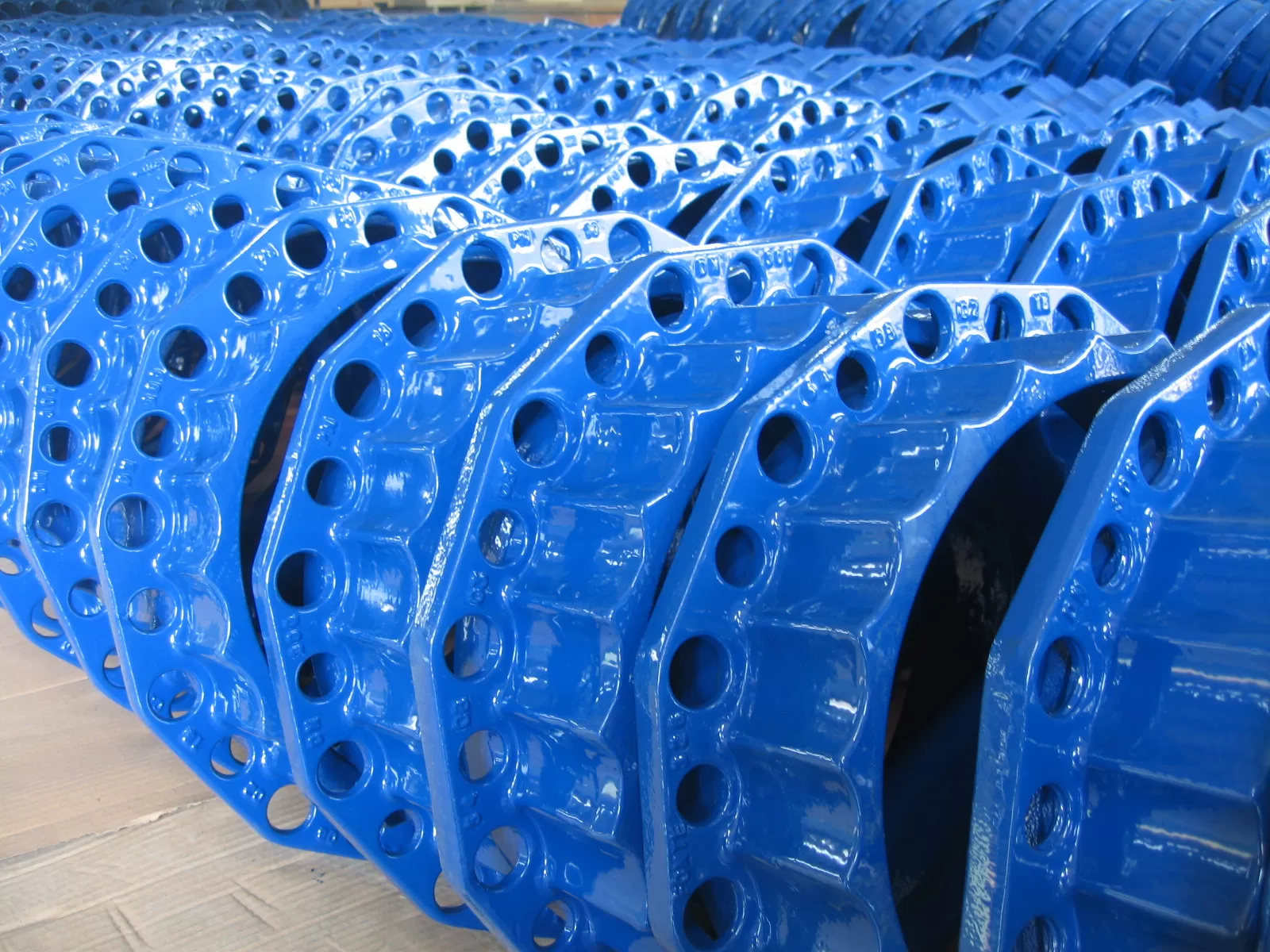

Adaptateur à bride rapide pour tuyau en fonte ductile
Nous sommes l'un des principaux brides d'arrêt pour tuyaux en fer ductilr, fabricant de tuyaux en fer bridas para ductilr et usine de tuyaux en fer bridas para ductilr en Chine. Nous pouvons fabriquer et fournir des brides d'arrêt majeures pour tuyaux en fer ductilr, tuyaux en fer bridas para ductilr selon votre exigences. Plus de types de brides d'arrêt bMajor pour tuyaux en fonte ductilr, tuyaux en fer ridas para ductilr recherchés, veuillez nous contacter dès maintenant !
Adaptateur à bride rapide pour tube en fonte ductile PN16
Raccord Brides Major stop tuyau fonte ductile
Adaptateurs à bride pour tuyau en fonte ductile
Adaptateur autobloquant Unibrideasy Stop
Adaptateurs Brides
Adduction d'eau
Fonte Ductile GJS500, Dn40-Dn500
Raccordement avec toutes les pièces à brides équipées de brides normalisées selon ISO 7005. ISO 2531 et DIN 2501 EN545 EN598 EN1092
Description
Caractéristiques:
· Matériau en fonte ductile GGG50 avec revêtement FBE
· Joint EPDM+
· Pression de service PN10, PN16
· Perçage des brides ISO PN10/16
· Déflexion angulaire +/- 6°
Dessin:
Dimensions（mm）：
| DN | Diamètre extérieur du tuyau | Longueur | |||||
| L | D | D' | b | K | K | ||
| 60/65 | 82 | 47 | 185 | 110 | 16 | 145 | 145 |
| 80 | 98 | 50 | 200 | 125 | 16 | 160 | 160 |
| 100 | 118 | 55 | 220 | 150 | 16 | 180 | 180 |
| 125 | 144 | 65 | 250 | 175 | 16 | 210 | 210 |
| 150 | 170 | 70 | 285 | 200 | 16 | 240 | 240 |
| 200 | 222 | 80 | 340 | 255 | 17 | 295 | 295 |
| 250 | 274 | 80 | 400 | 322 | 19 | PN10 350 | PN16 355 |
| 300 | 326 | 86 | 455 | 360 | 21 | PN10 400 | PN16 410 |
| 400 | 429 | 95 | 580 | 465 | 22 | PN10 515 | PN16 525 |
