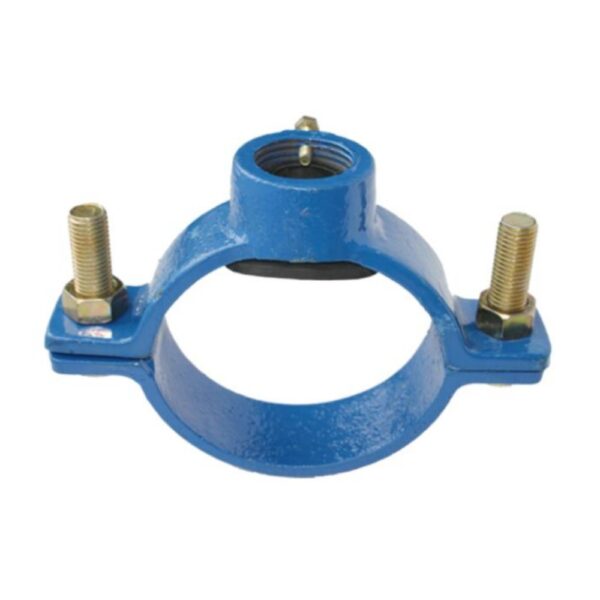

Abrazadera de sillín con 2 orificios para tubería de CA
Las abrazaderas de montura son dispositivos de sujeción versátiles que se utilizan para asegurar tuberías o tubos. Estas abrazaderas brindan estabilidad, soporte y un punto de fijación seguro para tuberías, silenciadores y otros componentes. Ya sea en aplicaciones industriales o sistemas de escape, las abrazaderas de sillín desempeñan un papel crucial en el mantenimiento de la integridad estructural.
Descripción
■ Características
· Revestimiento epoxi mín. 250 micras.
· Presión de trabajo PN10, PN16.
■ Piezas y materiales principales
· Material de hierro dúctil con revestimiento FBE
· Pernos, tuercas de acero galvanizado.
■ Junta
· Junta EPDM
■ Dimensiones (MM)
| Tamaño | GRAMO | h1 | h2 | h3 | r1 |
| 60×20 | M40x3 | 22 | 31,5 | 31,5 | 43 |
| 80×20 | M40x3 | 22 | 42,5 | 42,5 | 54 |
| 100×20 | M40x3 | 22 | 54,5 | 54,5 | 66 |
| 125×20 | M40x3 | 22 | 68,5 | 68,5 | 79 |
| 150×20 | M40x3 | 22 | 82,5 | 82,5 | 94 |
| 200×20 | M40x3 | 22 | 113,5 | 113,5 | 125 |
| 250×20 | M40x3 | 22 | 139,5 | 139,5 | 151 |
| 300×20 | M40x3 | 22 | 169 | 169 | 180,5 |
| 60×40 | M55x3 | 22 | 31,5 | 31,5 | 43 |
| 80×40 | M55x3 | 22 | 42,5 | 42,5 | 54 |
| 100×40 | M55x3 | 22 | 54,5 | 54,5 | 66 |
| 125×40 | M55x3 | 22 | 68 | 68 | 79 |
| 150×40 | M55x3 | 22 | 82,5 | 82,5 | 94 |
| 200×40 | M55x3 | 22 | 113,5 | 113,5 | 125 |
| 250×40 | M55x3 | 22 | 139,5 | 139,5 | 151 |
| 300×40 | M55x3 | 22 | 169 | 169 | 180,5 |
