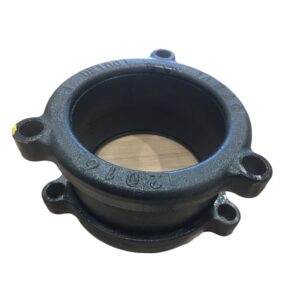

Быстрый фланцевый переходник для труб ПВХ
Переходник Quick Flange в основном используется в трубах из ПВХ. Он содержит прокладку и стопорное латунное кольцо (альтернативный вариант). Поместите трубу в корпус быстродействующего фланцевого переходника и затяните болты. Латунное кольцо закрепит трубу и предотвратит ее вытягивание. Он может быть изготовлен с указанными отверстиями для фланцев, такими как отверстия для фланцев BS4504, EN1092, ISO2531 PN10, 16, 25, 40 или ANSI. Диапазон размеров от DN40 до DN400.
Описание
Функции:
- Рабочее давление PN10 и PN16.
- Ковкий чугун GGG50 с покрытием FBE.
- EPDM или EPDM + латунное уплотнительное кольцо.
Рисунок:
Спецификация материала:
| Предмет номер. | Имя элемента | Материал |
| 1 | Тело | Ковкий чугун |
| 2 | Концевое кольцо | Ковкий чугун |
| 3 | Прокладка | Резина |
| 4 | Болт | Оцинкованная сталь |
| 5 | Шайба | Оцинкованная сталь |
| 6 | Орех | Оцинкованная сталь |
| 7 | Кепка | Пластик |
Размеры (мм):
| DN | Внешний диаметр трубы | л | Ф | Фланцевое сверление | ||
| Ру10/16 | ||||||
| Д | Д1 | нМ | ||||
| 40 | 40 | 50 | 16 | 135 | 110 | 4×19 |
| 40/50 | 50 | 50 | 16 | 157 | 110/125 | 4×19 |
| 50/60/65 | 63 | 50 | 16 | 182 | 125/135/145 | 4×19 |
| 60/65 | 75 | 55 | 18 | 185 | 135/145 | 4×19 |
| 80 | 90 | 60 | 18 | 195 | 160 | 8×19 |
| 100 | 110 | 63 | 19 | 216 | 180 | 8×19 |
| 125 | 125 | 70 | 19 | 253 | 210 | 8×19 |
| 125 | 140 | 78 | 19 | 253 | 210 | 8×19 |
| 150 | 160 | 78 | 20 | 280 | 240 | 8×23 |
| 200 | 200 | 88 | 20 | 336 | 295 | 8×23/12X23 |
| 200 | 225 | 88 | 20 | 336 | 295 | 8×23/12X23 |
| 250 | 250 | 94 | 22 | 398 | 350/355 | 12X28 |
| 300 | 315 | 106 | 24 | 455 | 400/410 | 12×23/12X28 |
| 400 | 400 | 120 | 25 | 580 | 515/525 | 16X31 |
| 500 | 500 | 131 | 25 | 715 | 620/650 | 20х28,5/20х35 |
