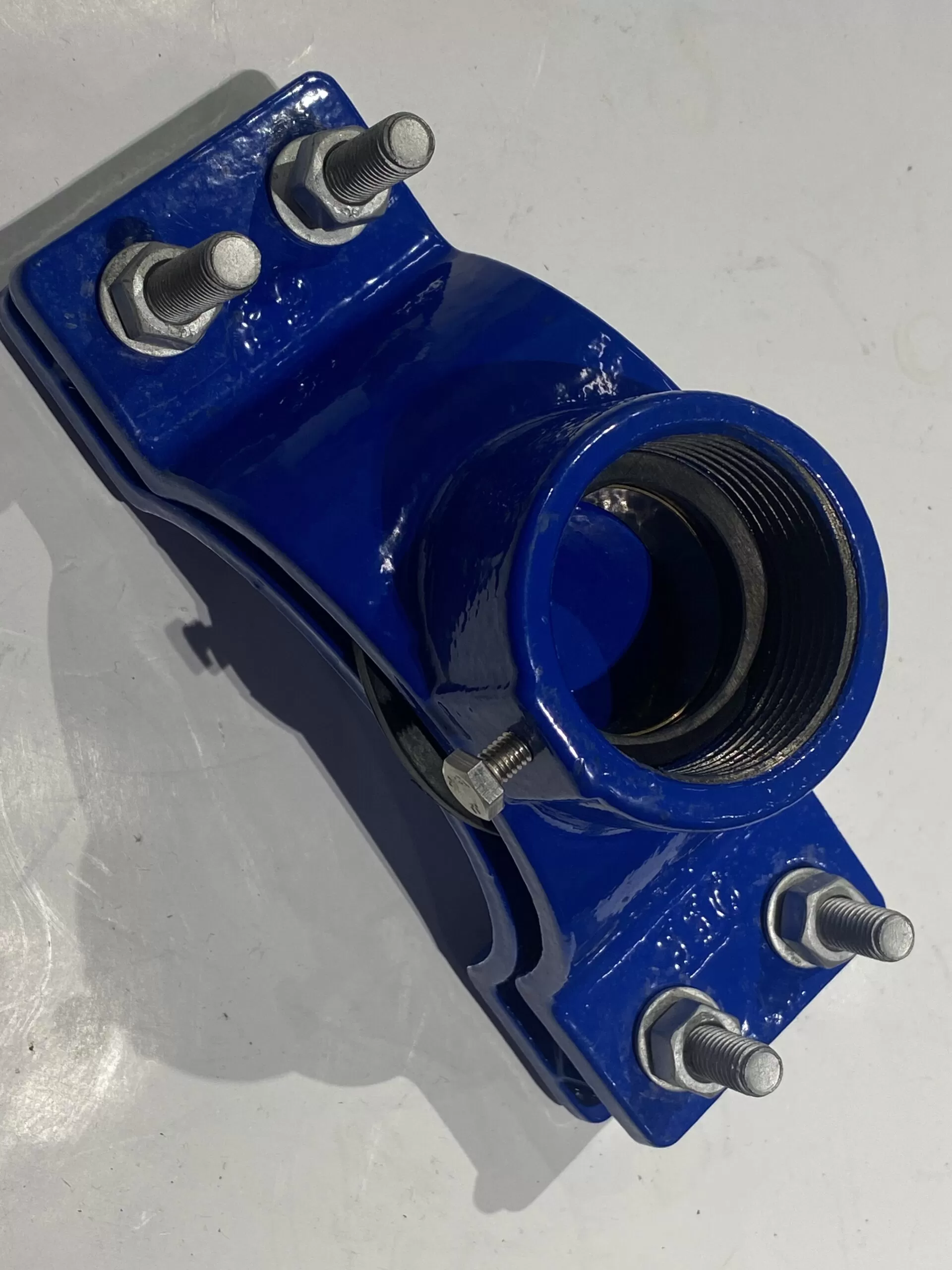

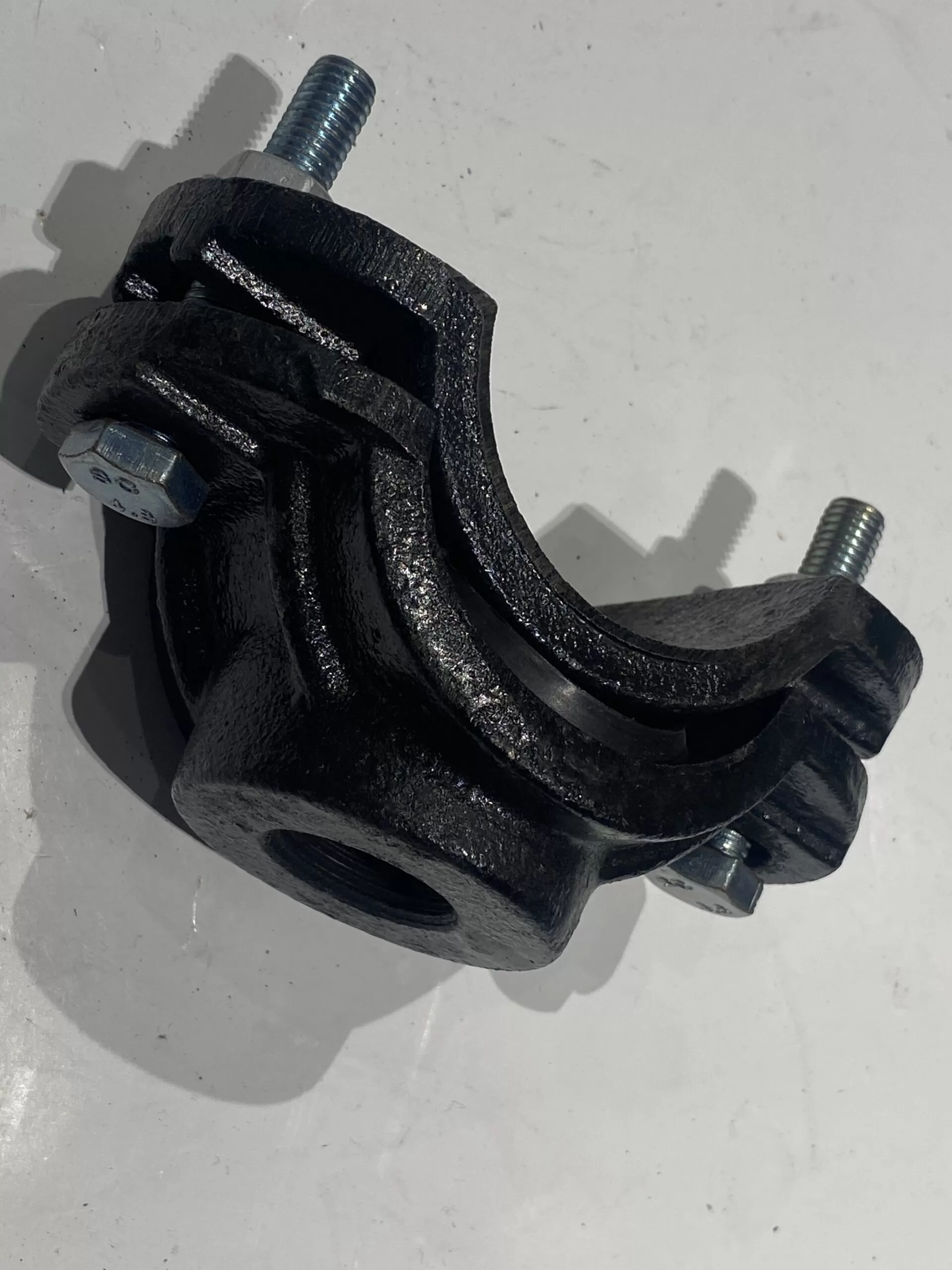

Седловидные зажимы
Седловидный зажим представляет собой полукруглый кронштейн для труб, предназначенный для крепления к трубам или трубам. Его основная цель — обеспечить безопасную точку крепления для различных задач, в том числе:
Врезка седла: создание ответвительного соединения на существующей трубе.
Опора для труб: Стабилизация труб на плоских поверхностях.
Отводные соединения: Присоединение дополнительных труб к основному трубопроводу.
Эти зажимы изготавливаются из различных материалов, таких как сталь или нержавеющая сталь, и могут выдерживать высокое давление и температуру.
Описание
Функции
■ Основные детали и материалы
· Материал из ковкого чугуна с покрытием FBE.
· Болты, гайки из оцинкованной стали.
■ Прокладка
· Прокладка EPDM
■ Размеры (мм)
■ Особенности
· Эпоксидное покрытие мин. 250 микрон.
· Рабочее давление PN10, PN16
Технические параметры
1-Рисование
2-Спецификация материала
| Предмет номер. | Имя элемента | Материал |
| 1 | Тело | Чугун/ковкий чугун |
| 2 | Фланец | Чугун/ковкий чугун |
| 3 | Резина | ЭПДМ/НБР/ЛАТУНЬ/СС |
| 4 | Болт | Оцинкованная сталь |
| 5 | Орех | Оцинкованная сталь |
3-размеры (мм)
| Размер | г | ч1 | ч2 | h3 | р1 |
| 50×20 | М40х3 | 22 | 15.5 | 15.5 | 27 |
| 63×20 | М40х3 | 22 | 22 | 22 | 33.5 |
| 75×20 | М40х3 | 22 | 28 | 28 | 39.5 |
| 90×20 | М40х3 | 22 | 35.5 | 35.5 | 47 |
| 110×20 | М40х3 | 22 | 45.5 | 45.5 | 57 |
| 125×20 | М40х3 | 22 | 53 | 53 | 64.5 |
| 140×20 | М40х3 | 22 | 60.5 | 60.5 | 72 |
| 160×20 | М40х3 | 22 | 70.5 | 70.5 | 82 |
| 200×20 | М40х3 | 22 | 90.5 | 90.5 | 102 |
| 225×20 | М40х3 | 22 | 103 | 103 | 114.5 |
| 250×20 | М40х3 | 22 | 115.5 | 115.5 | 127 |
| 315×20 | М40х3 | 22 | 148 | 148 | 159.5 |
| 63х40 | М55х3 | 22 | 22 | 22 | 33.5 |
| 75×40 | М55х3 | 22 | 28 | 28 | 39.5 |
| 90×40 | М55х3 | 22 | 35.5 | 35.5 | 47 |
| 110×40 | М55х3 | 22 | 45.5 | 45.5 | 57 |
| 125×40 | М55х3 | 22 | 53 | 53 | 64.5 |
| 140×40 | М55х3 | 22 | 60.5 | 60.5 | 72 |
| 160×40 | М55х3 | 22 | 70.5 | 70.5 | 82 |
| 200×40 | М55х3 | 22 | 90.5 | 90.5 | 102 |
| 225×40 | М55х3 | 22 | 103 | 103 | 114.5 |
| 250×40 | М55х3 | 22 | 115.5 | 115.5 | 127 |
| 315×40 | М55х3 | 22 | 148 | 148 | 159.5 |
