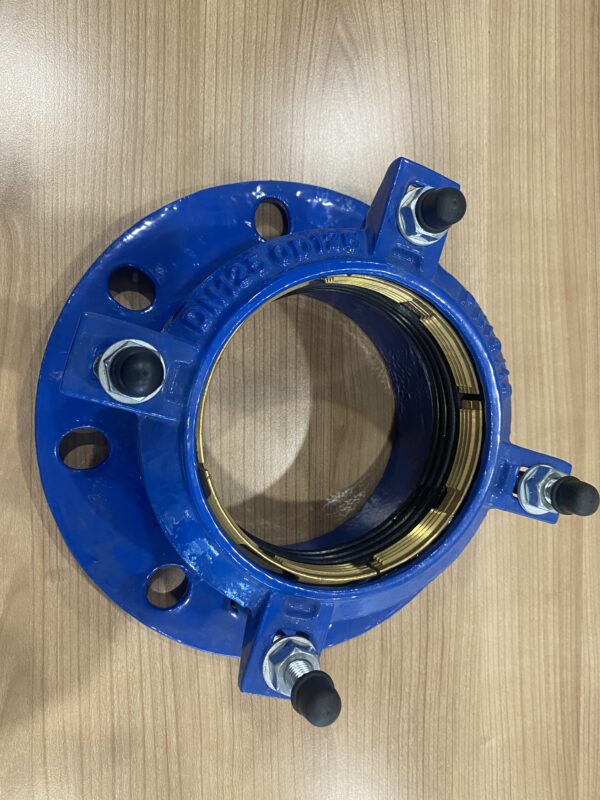

Фланцевый адаптер с ограничителем
Переходник с фиксированным фланцем для труб из ПЭВП представляет собой простой, высокопроизводительный, устойчивый к торцевым нагрузкам механизм, который захватывает и герметизирует трубы из ПЭВП, предотвращая выдергивание трубы из трубопроводной системы.
Описание
Функции
- Ковкий чугун с покрытием FBE
- Рабочее давление PN10 и PN16.
- С болтами и гайками из оцинкованной стали.
- Резиновые уплотнения из EPDM или NBR
- Механические трубопроводные фитинги с высокими допусками
Технические параметры
1-Рисование
2-Спецификация материала
| Предмет номер. | Имя элемента | Материал | Спецификация |
| 1 | Тело | Ковкий чугун | ГГГ50 |
| 2 | Концевое кольцо | Ковкий чугун | ГГГ50 |
| 3 | Прокладка | Резина | ЭПДМ |
| 4 | Захватное кольцо | Латунь | |
| 5 | Болт | Оцинкованная сталь | ИСО898-1:199 |
| 6 | Шайба | Оцинкованная сталь |
3-размеры (мм)
| Дюйм | DN | ПЭ-ОД | л | Болт |
| 2″ | 50 | 63 | 73 | 2*М10 |
| 2-1/2″ | 65 | 75 | 74 | 2*М10 |
| 3″ | 75 | 90 | 75 | 4*М10 |
| 4″ | 100 | 110 | 76 | 4*М10 |
| 4″ | 100 | 125 | 77 | 4*М10 |
| 5″ | 125 | 125 | 76 | 4*М10 |
| 5″ | 125 | 140 | 76 | 4*М10 |
| 6″ | 150 | 160 | 96 | 4*М10 |
| 6″ | 150 | 180 | 96 | 4*М10 |
| 8″ | 200 | 200 | 112 | 4*М10 |
| 8″ | 200 | 225 | 112 | 4*М10 |
| 10 дюймов | 250 | 250 | 128 | 6*М10 |
| 10 дюймов | 250 | 280 | 136 | 6*М10 |
| 12 дюймов | 300 | 315 | 158 | 6*М10 |
