Муфта с болтовым соединением (муфта с болтовым соединением)
Муфты-переходники марки OKVAL используются для соединения труб с гладкими концами. Конструкция болтовых муфт-переходников Okval имеет втулки, которые надеваются на концы труб, к которым они должны быть присоединены, обеспечивая плотное соединение между трубами. Муфты-переходники Okval обеспечивают гибкие, герметичные соединения, которые служат в течение всего срока службы трубы, к которой они присоединены.
Описание

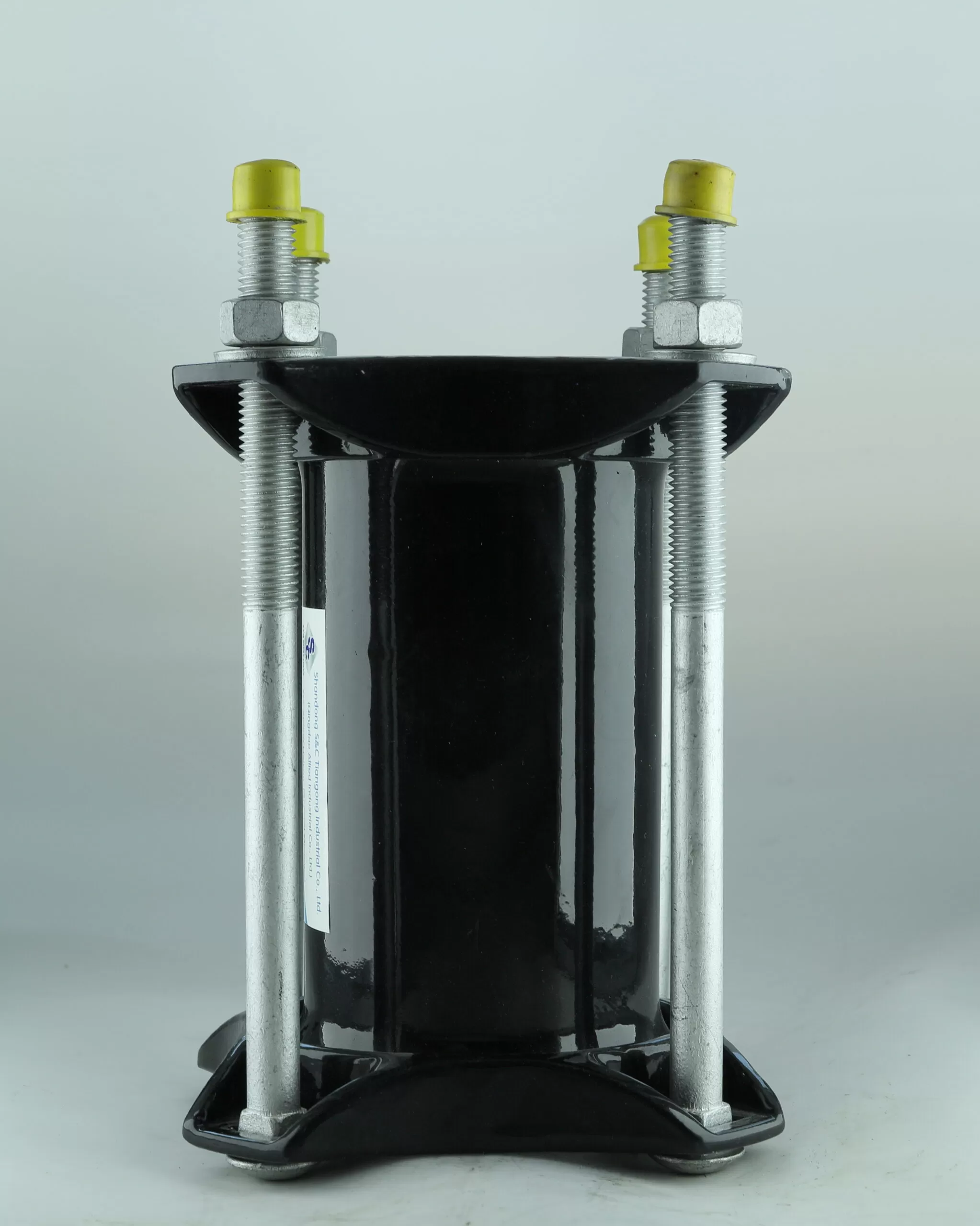

Муфта OKVAL Dresser (муфта с болтовым соединением)
■ Особенности
• Размеры: 2″ – 12″
• Длина: 2″ – 24″
• Номинальное давление:
• 2″ – 2,5″: 250 фунтов на кв. дюйм
• 3″ – 16″: 300 фунтов на кв. дюйм
• Материал:
• Рукав: углеродистая сталь ASTM A192
• Болт/гайка: оцинкованная углеродистая сталь ASTM A307
• Толкатель/сальник: ковкий чугун ASTM A395
• Прокладка: Buna (-20°F to 200°F)EPDM / NBR/Viton/ Прокладка
■ Основные детали и материалы
· Цилиндрическое среднее кольцо: Это центральное кольцо соединяет два конца трубы.
· Следящие кольца: имеется два следящих кольца, по одному с каждой стороны среднего кольца. Они помогают закрепить трубы.
· Упругие прокладки: Эти специальные составные прокладки Dresser поглощают вибрацию и движение, сохраняя при этом герметичность.
· Стальные болты с гусеничной головкой: Эти болты скрепляют муфту.
Суставы■ Размеры (мм):
| Размер | Внешний диаметр трубы | ОД | Длина | Размер | Внешний диаметр трубы | ОД | Длина | |
| Дюйм | Дюйм | мм | мм | Дюйм | Дюйм | мм | мм | |
| 2″ | 2,38″ | 60,3 | 4″ | 4″ | 4,5″ | 114,3 | 24″ | |
| 2″ | 2,38″ | 60,3 | 5″ | 5″ | 5,56″ | 139,7 | 12 дюймов | |
| 2″ | 2,38″ | 60,3 | 7″ | 6″ | 6,63″ | 168,3 | 4″ | |
| 2″ | 2,38″ | 60,3 | 12 дюймов | 6″ | 6,63″ | 168,3 | 5″ | |
| 2″ | 2,38″ | 60,3 | 14 дюймов | 6″ | 6,63″ | 168,3 | 7″ | |
| 21/2″ | 2,5″ | 76,1 | 7″ | 6″ | 6,63″ | 168,3 | 12 дюймов | |
| 21/2″ | 2,5″ | 76,1 | 12 дюймов | 6″ | 6,63″ | 168,3 | 16 дюймов | |
| 3″ | 3,5″ | 88,9 | 4″ | 6″ | 6,63″ | 168,3 | 24″ | |
| 3″ | 3,5″ | 88,9 | 5″ | 8″ | 8,63″ | 219,1 | 4″ | |
| 3″ | 3,5″ | 88,9 | 7″ | 8″ | 8,63″ | 219,1 | 12 дюймов | |
| 3″ | 3,5″ | 88,9 | 12 дюймов | 8″ | 8,63″ | 219,1 | 16 дюймов | |
| 3″ | 3,5″ | 88,9 | 16 дюймов | 8″ | 8,63″ | 219,1 | 24″ | |
| 3″ | 3,5″ | 88,9 | 24″ | 10 дюймов | 10,75″ | 273 | 4″ | |
| 4″ | 4,5″ | 114,3 | 4″ | 10 дюймов | 10,75″ | 273 | 12 дюймов | |
| 4″ | 4,5″ | 114,3 | 5″ | 10 дюймов | 10,75″ | 273 | 16 дюймов | |
| 4″ | 4,5″ | 114,3 | 7″ | 12 дюймов | 12,75″ | 323,9 | 4″ | |
| 4″ | 4,5″ | 114,3 | 12 дюймов | 12 дюймов | 12,75″ | 323,9 | 16 дюймов | |
| 4″ | 4,5″ | 114,3 | 16 дюймов | 12 дюймов | 12,75″ | 323,9 | 24″ |
Процесс установки комода Coplue:
Наденьте муфту на концы труб.
Вставьте прокладки между следящими кольцами и трубой.
Затяните болты, чтобы сжать прокладки и создать надежное соединение.
Эластичные прокладки допускают перемещение, сохраняя при этом герметичность соединения.
Гибкость: Муфты Dresser позволяют компенсировать перемещение труб из-за изменений температуры или оседания грунта.
Быстрая установка: их легко установить, что экономит время и труд.
Поглощение вибраций: прокладки поглощают резкие вибрации, снижая нагрузку на трубы.
Помните, что муфты Dresser — надежный выбор, когда вам нужно гибкое и эффективное соединение труб!
