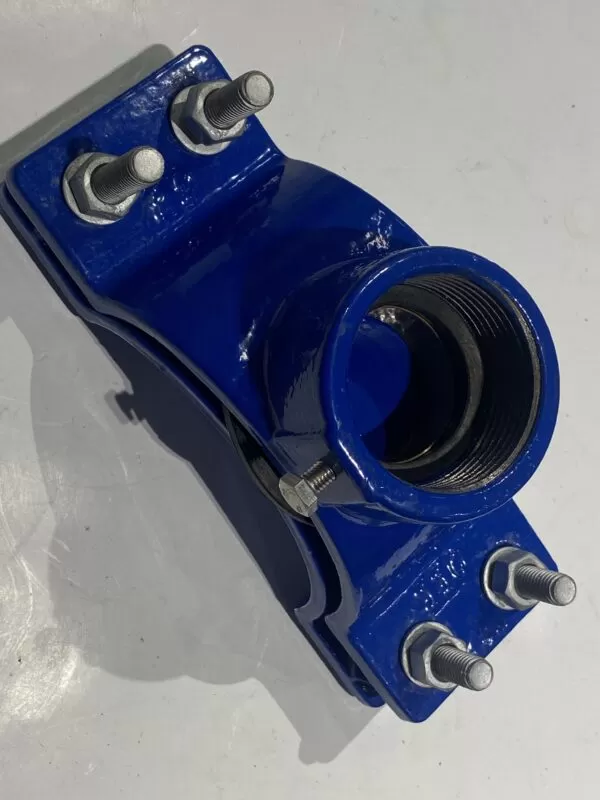

Grampos de sela
Uma braçadeira de sela é um suporte semicircular para tubos projetado para se ajustar ao redor de tubos ou canos. Sua principal função é fornecer um ponto de fixação seguro para diversas tarefas, incluindo:
Rosqueamento de sela: criação de uma conexão de derivação em um tubo existente.
Suporte de tubos: Estabilização de tubos em superfícies planas.
Conexões de derivação: união de tubos adicionais à tubulação principal.
Essas braçadeiras vêm em diferentes materiais, como aço ou aço inoxidável, e podem suportar altas pressões e temperaturas.
Descrição
Características
■ Principais peças e materiais
· Material de ferro dúctil com revestimento FBE
· Parafusos e porcas de aço galvanizado
■ Junta
· Junta de EPDM
■ Dimensões (MM)
■ Características
· Revestimento epóxi mín. 250 mícrons.
· Pressão de trabalho PN10, PN16
Parâmetros técnicos
1-Desenho
2-Especificação do material
| Item nº. | Nome do item | Material |
| 1 | Corpo | Ferro fundido/ferro dúctil |
| 2 | Flange | Ferro fundido/ferro dúctil |
| 3 | Borracha | EPDM/NBR/LATÃO/SS |
| 4 | Parafuso | Aço galvanizado |
| 5 | Noz | Aço galvanizado |
3-Dimensões (mm)
| Tamanho | G | h1 | h2 | h3 | r1 |
| 50×20 | M40x3 | 22 | 15.5 | 15.5 | 27 |
| 63×20 | M40x3 | 22 | 22 | 22 | 33.5 |
| 75×20 | M40x3 | 22 | 28 | 28 | 39.5 |
| 90×20 | M40x3 | 22 | 35.5 | 35.5 | 47 |
| 110×20 | M40x3 | 22 | 45.5 | 45.5 | 57 |
| 125×20 | M40x3 | 22 | 53 | 53 | 64.5 |
| 140×20 | M40x3 | 22 | 60.5 | 60.5 | 72 |
| 160×20 | M40x3 | 22 | 70.5 | 70.5 | 82 |
| 200×20 | M40x3 | 22 | 90.5 | 90.5 | 102 |
| 225×20 | M40x3 | 22 | 103 | 103 | 114.5 |
| 250×20 | M40x3 | 22 | 115.5 | 115.5 | 127 |
| 315×20 | M40x3 | 22 | 148 | 148 | 159.5 |
| 63×40 | M55x3 | 22 | 22 | 22 | 33.5 |
| 75×40 | M55x3 | 22 | 28 | 28 | 39.5 |
| 90×40 | M55x3 | 22 | 35.5 | 35.5 | 47 |
| 110×40 | M55x3 | 22 | 45.5 | 45.5 | 57 |
| 125×40 | M55x3 | 22 | 53 | 53 | 64.5 |
| 140×40 | M55x3 | 22 | 60.5 | 60.5 | 72 |
| 160×40 | M55x3 | 22 | 70.5 | 70.5 | 82 |
| 200×40 | M55x3 | 22 | 90.5 | 90.5 | 102 |
| 225×40 | M55x3 | 22 | 103 | 103 | 114.5 |
| 250×40 | M55x3 | 22 | 115.5 | 115.5 | 127 |
| 315×40 | M55x3 | 22 | 148 | 148 | 159.5 |
