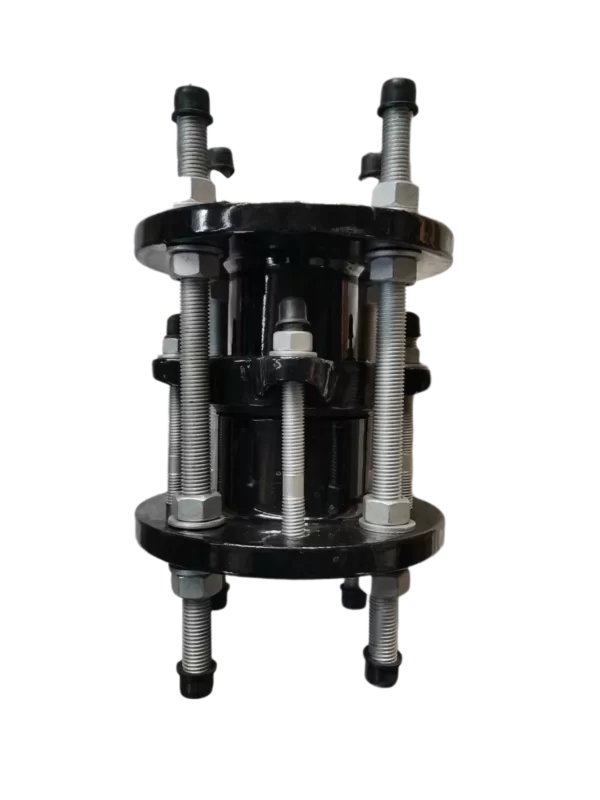

Desmontagem de junta leve tipo 2

A OKVAL é uma das maiores fabricantes e fábricas de juntas de desmontagem da China. Podemos fabricar e fornecer juntas de desmontagem de acordo com as suas necessidades. Se precisar de mais tipos de juntas de desmontagem, entre em contato conosco agora mesmo!
As juntas de desmontagem são especialmente projetadas para facilitar a remoção ou instalação de qualquer tipo de objeto flangeado em uma tubulação, como válvulas, bombas, conexões flangeadas ou outros objetos semelhantes. A ancoragem final é garantida pelo fornecimento de tirantes, que também são usados como parafusos de união de flanges, o que reduz o número de parafusos necessários.

Descrição

Recurso:

Tipo de luz -2

  • Parafusos longos 25% (não menos que 4 peças) necessários.
  • adequado para junta de desmontagem sem empuxo se não forem montadas barras de direção longas.
  • Em conformidade com EN545
  • Tipo de flange: BS EN1092 PN10

Materiais:

Sr.No. Nome Material Padrão
1 Corpo longo Ferro dúctil EN1563
2 Corpo curto Ferro dúctil EN1563
3 Retentor Ferro dúctil EN1563
4 Junta EPDM/NBR EN681-1
5 Tirantes CS/SS ISO

Dimensões (mm)

TAMANHO PN D eu T L1 D1
DN80 PN10/16 200 205 +/-25 340 160
DN100 PN10/16 220 205 +/-25 340 180
DN150 PN10/16 285 205 +/-25 340 240
DN200 PN10 340 215 +/-25 350 295
PN16 340 215 +/-25 350 295
DN250 PN10 400 220 +/-25 370 350
PN16 400 220 +/-25 380 355
DN300 PN10 455 240 +/-25 390 400
PN16 455 240 +/-25 400 410
DN350 PN10 505 240 +/-25 400 460
PN16 520 240 +/-25 410 470
DN400 PN10 565 250 +/-25 420 515
PN16 580 250 +/-25 430 525
DN450 PN10 615 265 +/-25 435 565
PN16 640 265 +/-25 450 585
DN500 PN10 670 275 +/-25 440 620
PN16 715 275 +/-25 460 650
DN600 PN10 780 295 +/-25 460 725
PN16 840 295 +/-25 500 770
DN700 PN10 895 300 +/-25 480 840
PN16 910 300 +/-25 500 840
DN800 PN10 1015 320 +/-25 500 950
PN16 1025 320 +/-25 530 950
DN900 PN10 1115 320 +/-25 500 1050
PN16 1125 320 +/-25 530 1050
DN1000 PN10 1230 330 +/-25 545 1160
PN16 1255 330 +/-25 570 1170
DN1200 PN10 1455 350 +/-25 580 1380
PN16 1485 350 +/-25 620 1390
