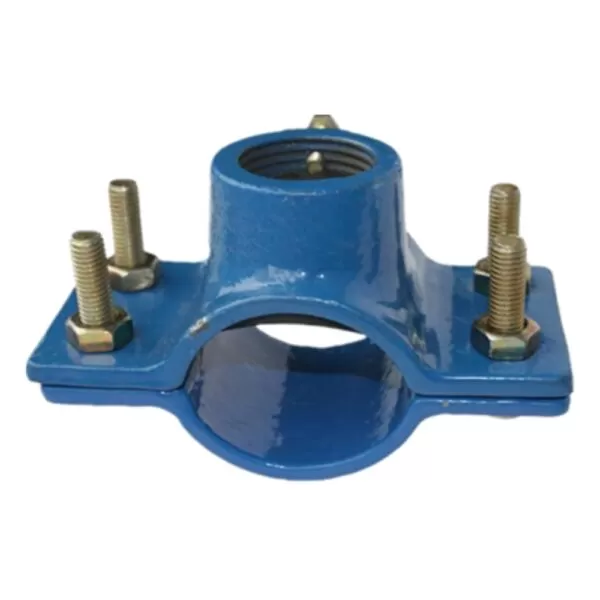

Grampo de sela com 4 furos para tubo de PE/PVC
Grampos de sela são dispositivos de fixação versáteis usados para fixar tubos ou tubulações. Esses grampos proporcionam estabilidade, suporte e um ponto de fixação seguro para tubos, silenciadores e outros componentes. Seja em aplicações industriais ou em sistemas de exaustão, os grampos de sela desempenham um papel crucial na manutenção da integridade estrutural.
Descrição
■ Características
· Revestimento epóxi mín. 250 mícrons.
· Pressão de trabalho PN10, PN16
■ Principais peças e materiais
· Material de ferro dúctil com revestimento FBE
· Parafusos e porcas de aço galvanizado
■ Junta
· Junta de EPDM
Dimensões (mm):
| Tamanho | G | h1 | h2 | h3 | r1 |
| 50×20 | M40x3 | 22 | 15,5 | 15,5 | 27 |
| 63×20 | M40x3 | 22 | 22 | 22 | 33,5 |
| 75×20 | M40x3 | 22 | 28 | 28 | 39,5 |
| 90×20 | M40x3 | 22 | 35,5 | 35,5 | 47 |
| 110×20 | M40x3 | 22 | 45,5 | 45,5 | 57 |
| 125×20 | M40x3 | 22 | 53 | 53 | 64,5 |
| 140×20 | M40x3 | 22 | 60,5 | 60,5 | 72 |
| 160×20 | M40x3 | 22 | 70,5 | 70,5 | 82 |
| 200×20 | M40x3 | 22 | 90,5 | 90,5 | 102 |
| 225×20 | M40x3 | 22 | 103 | 103 | 114,5 |
| 250×20 | M40x3 | 22 | 115,5 | 115,5 | 127 |
| 315×20 | M40x3 | 22 | 148 | 148 | 159,5 |
| 63×40 | M55x3 | 22 | 22 | 22 | 33,5 |
| 75×40 | M55x3 | 22 | 28 | 28 | 39,5 |
| 90×40 | M55x3 | 22 | 35,5 | 35,5 | 47 |
| 110×40 | M55x3 | 22 | 45,5 | 45,5 | 57 |
| 125×40 | M55x3 | 22 | 53 | 53 | 64,5 |
| 140×40 | M55x3 | 22 | 60,5 | 60,5 | 72 |
| 160×40 | M55x3 | 22 | 70,5 | 70,5 | 82 |
| 200×40 | M55x3 | 22 | 90,5 | 90,5 | 102 |
| 225×40 | M55x3 | 22 | 103 | 103 | 114,5 |
| 250×40 | M55x3 | 22 | 115,5 | 115,5 | 127 |
| 315×40 | M55x3 | 22 | 148 | 148 | 159,5 |
