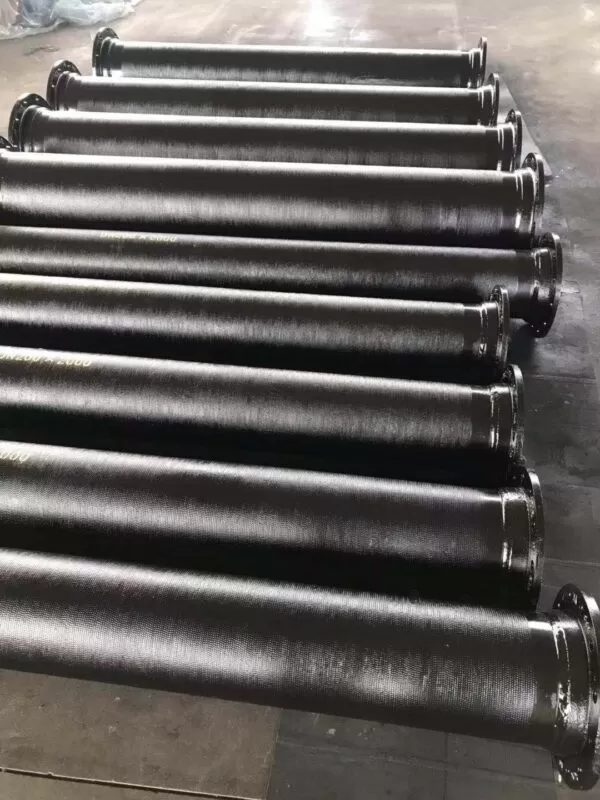

Tuyau à bride de soudage en fonte ductile
Le tuyau à bride est un tuyau relié par des brides, la connexion doit être alignée avec les deux trous de boulons de la bride, placez le joint de bride au milieu de la bride, les boulons passent à travers les trous de boulons, serrez l'écrou pour serrer les deux brides avec boulons, pressez le joint au milieu, à travers la déformation du joint pour former un joint pour le liquide ou le gaz. Les brides fixes sur les extrémités du tuyau peuvent être coulées, filetées ou soudées, pour une bride lâche, vous pouvez simplement assemblez-le.
Description
●Normes: ISO2531, EN545, EN598
●Matériaux: Fonte ductile
●Dimensions nominales : DN80—2600mm
●Pression: PN10/16/25/40
●Protection contre la corrosion: revêtement en ciment et revêtement en zinc et bitume.
●Emballer: caisse en bois avec couche de plastique, palettes en bois avec couche de plastique, caisses en acier.
●Caractéristiques: Des tuyaux à brides avec brides vissées, des tuyaux à brides avec brides coulées, des tuyaux à brides avec brides soudées sont disponibles.
Dimensions : PN16
|
DN |
D1 |
D2 |
D3 |
DE |
C |
F |
S |
R. |
Boulons |
Masse (kg) |
||
|
d |
taille |
n |
||||||||||
|
80 |
200 |
160 |
132 |
98 |
19 |
3 |
15 |
6 |
19 |
M16 |
8 |
2.9 |
|
100 |
220 |
180 |
156 |
118 |
19 |
3 |
15 |
6 |
19 |
M16 |
8 |
3.3 |
|
150 |
285 |
240 |
211 |
170 |
19 |
3 |
15 |
8 |
23 |
M20 |
8 |
4.9 |
|
200 |
340 |
295 |
266 |
222 |
20 |
3 |
16 |
8 |
23 |
M20 |
12 |
6.6 |
|
250 |
400 |
355 |
319 |
274 |
22 |
3 |
17.5 |
dix |
28 |
M24 |
12 |
9.2 |
|
300 |
455 |
410 |
370 |
326 |
24,5 |
4 |
19.5 |
dix |
28 |
M24 |
12 |
12.4 |
|
350 |
520 |
470 |
429 |
378 |
26,5 |
4 |
21 |
dix |
28 |
M24 |
16 |
17.2 |
|
400 |
580 |
525 |
480 |
429 |
28 |
4 |
22,5 |
dix |
31 |
M27 |
16 |
21.9 |
|
450 |
640 |
585 |
548 |
480 |
30 |
4 |
24 |
12 |
31 |
M27 |
20 |
26,7 |
|
500 |
715 |
650 |
609 |
532 |
31,5 |
4 |
25 |
12 |
34 |
M30 |
20 |
37,0 |
|
600 |
840 |
770 |
720 |
635 |
36 |
5 |
29 |
12 |
37 |
M33 |
20 |
57.3 |
|
700 |
910 |
840 |
794 |
738 |
39,5 |
5 |
27,5 |
16 |
37 |
M33 |
24 |
57,0 |
|
800 |
1025 |
950 |
901 |
842 |
43 |
5 |
30 |
16 |
40 |
M36 |
24 |
72,0 |
|
900 |
1125 |
1050 |
1001 |
945 |
46,5 |
5 |
32,5 |
16 |
40 |
M36 |
28 |
90,0 |
|
1000 |
1255 |
1170 |
1112 |
1048 |
50 |
5 |
35 |
16 |
43 |
M39 |
28 |
122 |
|
1100 |
1355 |
1270 |
1218 |
1152 |
53,5 |
5 |
37,5 |
20 |
43 |
M39 |
32 |
141 |
|
1200 |
1485 |
1390 |
1328 |
1255 |
57 |
5 |
40 |
20 |
49 |
M45 |
32 |
189 |
|
1400 |
1685 |
1590 |
1530 |
1462 |
60 |
5 |
42 |
20 |
49 |
M45 |
36 |
216 |
|
1600 |
1930 |
1820 |
1750 |
1668 |
65 |
5 |
45,5 |
20 |
56 |
M52 |
40 |
308 |
|
1800 |
2130 |
2020 |
1950 |
1875 |
70 |
5 |
49 |
20 |
56 |
M52 |
44 |
362.2 |
