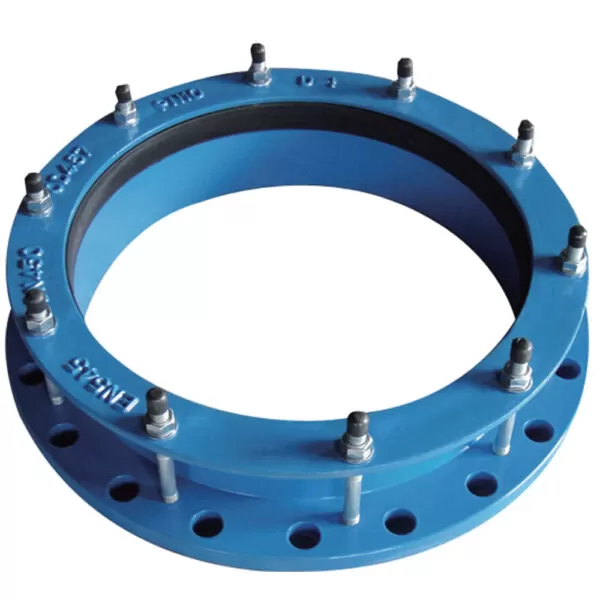

محول شفة لأنابيب الحديد المطاوع
محول شفة لأنابيب الحديد المطاوع، يربط الأنابيب ذات النهاية العادية المصنوعة من الحديد المطاوع بصمامات الشفة والمضخات والوصلات والأنابيب. يتميز بحماية من التآكل من الداخل والخارج بسمك 300 ميكرومتر، ويتراوح حجمه بين DN40 وDN2000. العبوة مصنوعة من بولي وود مع غشاء فقاعي لكل قطعة أو حسب طلب العميل.
الوصف
سمات:
1- ضغط العمل PN10 و PN16.
2- حديد مطاوع GGG50 مطلي بطبقة FBE
3- مع مسامير وصواميل من الفولاذ المجلفن.
4-أختام مطاطية من مادة EPDM أو NBR.
5-مناسب لأنابيب الحديد المطاوع.
رسم:
مادة:
| رقم الصنف | اسم العنصر | مادة |
| 1 | جسم | الحديد المطاوع |
| 2 | حلقة النهاية | الحديد المطاوع |
| 3 | حشية | ممحاة |
| 4 | الترباس | الفولاذ المجلفن |
| 5 | غسالة | الفولاذ المجلفن |
| 6 | بندق | الفولاذ المجلفن |
| 7 | كاب | بلاستيك |
الأبعاد (مم):
| بوصة | DN | تطوير | ل |
| 1-1/2 بوصة | 40 | 56 | 105 |
| 2 بوصة | 50 | 66 | 105 |
| 3 بوصة | 80 | 98 | 105 |
| 4 بوصات | 100 | 118 | 105 |
| 5 بوصات | 125 | 144 | 115 |
| 6 بوصات | 150 | 170 | 115 |
| 8 بوصة | 200 | 222 | 115 |
| 10 بوصة | 250 | 274 | 130 |
| 12 بوصة | 300 | 326 | 130 |
| 14 بوصة | 350 | 378 | 180 |
| 16 بوصة | 400 | 429 | 180 |
| 18 بوصة | 450 | 480 | 190 |
| 20 بوصة | 500 | 532 | 190 |
| 24 بوصة | 600 | 635 | 190 |
| 28 بوصة | 700 | 738 | 190 |
| 32 بوصة | 800 | 842 | 190 |
| 36 بوصة | 900 | 942 | 190 |
| 40 بوصة | 1000 | 1048 | 190 |
| 48 بوصة | 1200 | 1255 | 190 |
| 56 بوصة | 1400 | 1462 | 190 |
| 64 بوصة | 1600 | 1668 | 275 |
| 72 بوصة | 1800 | 1875 | 275 |
| 80 بوصة | 2000 | 2082 | 275 |
الرسومات والمعلمات المذكورة أعلاه هي للإشارة فقط، يرجى استشارتنا للحصول على البيانات الدقيقة.
