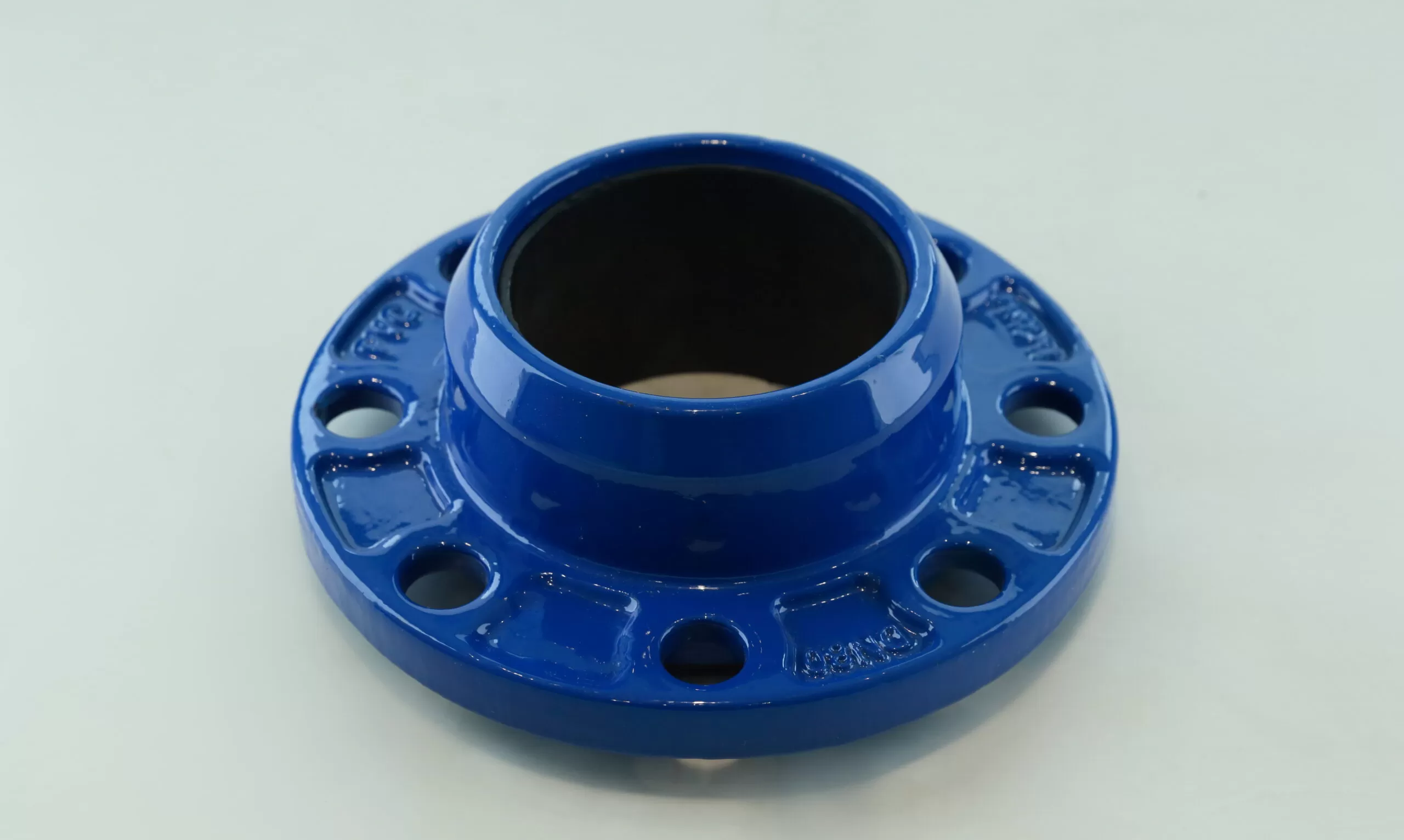

محول شفة سريع لأنابيب PVC
يُستخدم محول الشفة السريع بشكل رئيسي في أنابيب PVC، ويحتوي على حشية وحلقة نحاسية مُحكمة (بديل). ضع الأنبوب في هيكل محول الشفة السريع، ثم ثبّت البراغي، وستُثبّت الحلقة النحاسية الأنبوب لمنع انزلاقه. يُمكن تصنيعه وفقًا لمواصفات حفر الشفة، مثل BS4504، EN1092، ISO2531 PN10، 16، 25، 40، أو ANSI. يتراوح حجمه بين DN40 وDN400.
الوصف
سمات:
- ضغط العمل PN10 و PN16.
- مادة الحديد المطاوع GGG50 مع طلاء FBE.
- حلقة ختم EPDM أو EPDM + النحاس.

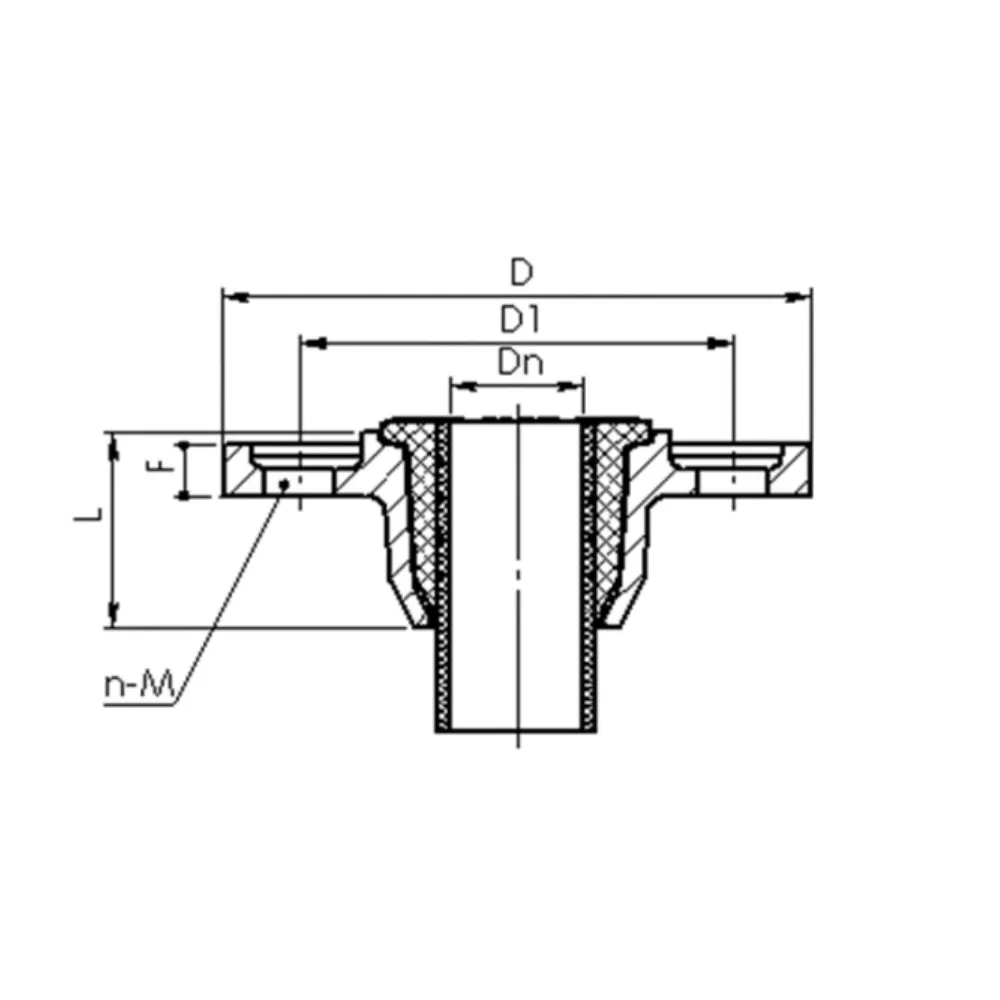

رسم:
مواصفات المواد:
| رقم الصنف | اسم العنصر | مادة |
| 1 | جسم | الحديد المطاوع |
| 2 | حلقة النهاية | الحديد المطاوع |
| 3 | حشية | ممحاة |
| 4 | الترباس | الفولاذ المجلفن |
| 5 | غسالة | الفولاذ المجلفن |
| 6 | بندق | الفولاذ المجلفن |
| 7 | كاب | بلاستيك |
الأبعاد (مم):
| DN | أنبوب OD | ل | ف | حفر الشفة | ||
| PN10/16 | ||||||
| د | د1 | نانومول | ||||
| 40 | 40 | 50 | 16 | 135 | 110 | 4×19 |
| 40/50 | 50 | 50 | 16 | 157 | 110/125 | 4×19 |
| 50/60/65 | 63 | 50 | 16 | 182 | 125/135/145 | 4×19 |
| 60/65 | 75 | 55 | 18 | 185 | 135/145 | 4×19 |
| 80 | 90 | 60 | 18 | 195 | 160 | 8×19 |
| 100 | 110 | 63 | 19 | 216 | 180 | 8×19 |
| 125 | 125 | 70 | 19 | 253 | 210 | 8×19 |
| 125 | 140 | 78 | 19 | 253 | 210 | 8×19 |
| 150 | 160 | 78 | 20 | 280 | 240 | 8×23 |
| 200 | 200 | 88 | 20 | 336 | 295 | 8×23/12×23 |
| 200 | 225 | 88 | 20 | 336 | 295 | 8×23/12×23 |
| 250 | 250 | 94 | 22 | 398 | 350/355 | 12 × 28 |
| 300 | 315 | 106 | 24 | 455 | 400/410 | 12×23/12×28 |
| 400 | 400 | 120 | 25 | 580 | 515/525 | 16 × 31 |
| 500 | 500 | 131 | 25 | 715 | 620/650 | 20 × 28.5 / 20 × 35 |
