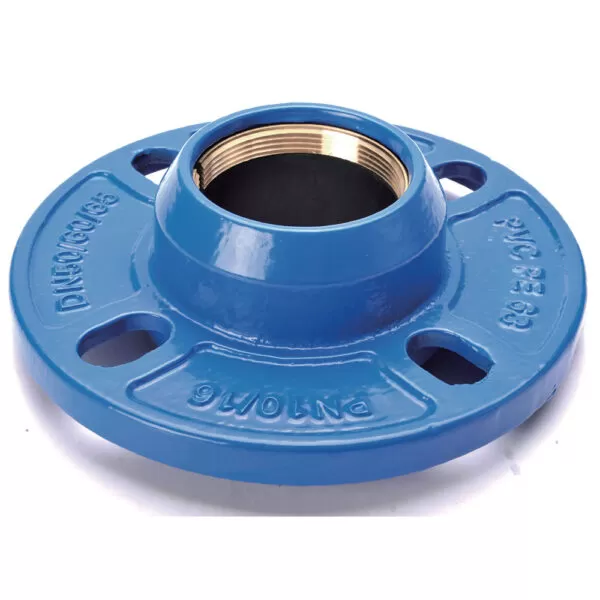

محول شفة سريع لأنبوب البولي إيثيلين
يُستخدم محول الشفة السريع بشكل رئيسي في أنابيب PVC/PE، ويحتوي على حشية وحلقة نحاسية مُحكمة (بديل). ضع الأنبوب في هيكل محول الشفة السريع، ثم ثبّت البراغي، وستُثبّت الحلقة النحاسية الأنبوب لمنع انزلاقه. يُمكن تصنيعه وفقًا لمواصفات حفر الشفة المحددة، مثل BS4504، EN1092، ISO2531 PN10، 16، 25، 40، أو ANSI. يتراوح حجمه بين DN40 وDN400.
الوصف
سمات:
• حديد مطاوع مطلي بـ FBE
• ضغط العمل PN10،PN16
• حلقة مانعة للتسرب من مادة EPDM
• مزود بحلقة نحاسية لأنبوب البولي إيثيلين
• حفر الشفاه ISO PN 10/16
• الانحراف الزاوي +/- 6°
الأبعاد(مم)
| DN | أنبوب OD | ل | ف | حفر الشفة | ||
| PN10/16 | ||||||
| د | د1 | نانومول | ||||
| 40 | 40 | 50 | 16 | 135 | 110 | 4×19 |
| 40/50 | 50 | 50 | 16 | 157 | 110/125 | 4×19 |
| 50/60/65 | 63 | 50 | 16 | 182 | 125/135/145 | 4×19 |
| 60/65 | 75 | 55 | 18 | 185 | 135/145 | 4×19 |
| 80 | 90 | 60 | 18 | 195 | 160 | 8×19 |
| 100 | 110 | 63 | 19 | 216 | 180 | 8×19 |
| 125 | 125 | 70 | 19 | 253 | 210 | 8×19 |
| 125 | 140 | 78 | 19 | 253 | 210 | 8×19 |
| 150 | 160 | 78 | 20 | 280 | 240 | 8×23 |
| 200 | 200 | 88 | 20 | 336 | 295 | 8×23/12×23 |
| 200 | 225 | 88 | 20 | 336 | 295 | 8×23/12×23 |
| 250 | 250 | 94 | 22 | 398 | 350/355 | 12 × 28 |
| 300 | 315 | 106 | 24 | 455 | 400/410 | 12×23/12×28 |
| 400 | 400 | 120 | 25 | 580 | 515/525 | 16 × 31 |
| 500 | 500 | 131 | 25 | 715 | 620/650 | 20 × 28.5 / 20 × 35 |
