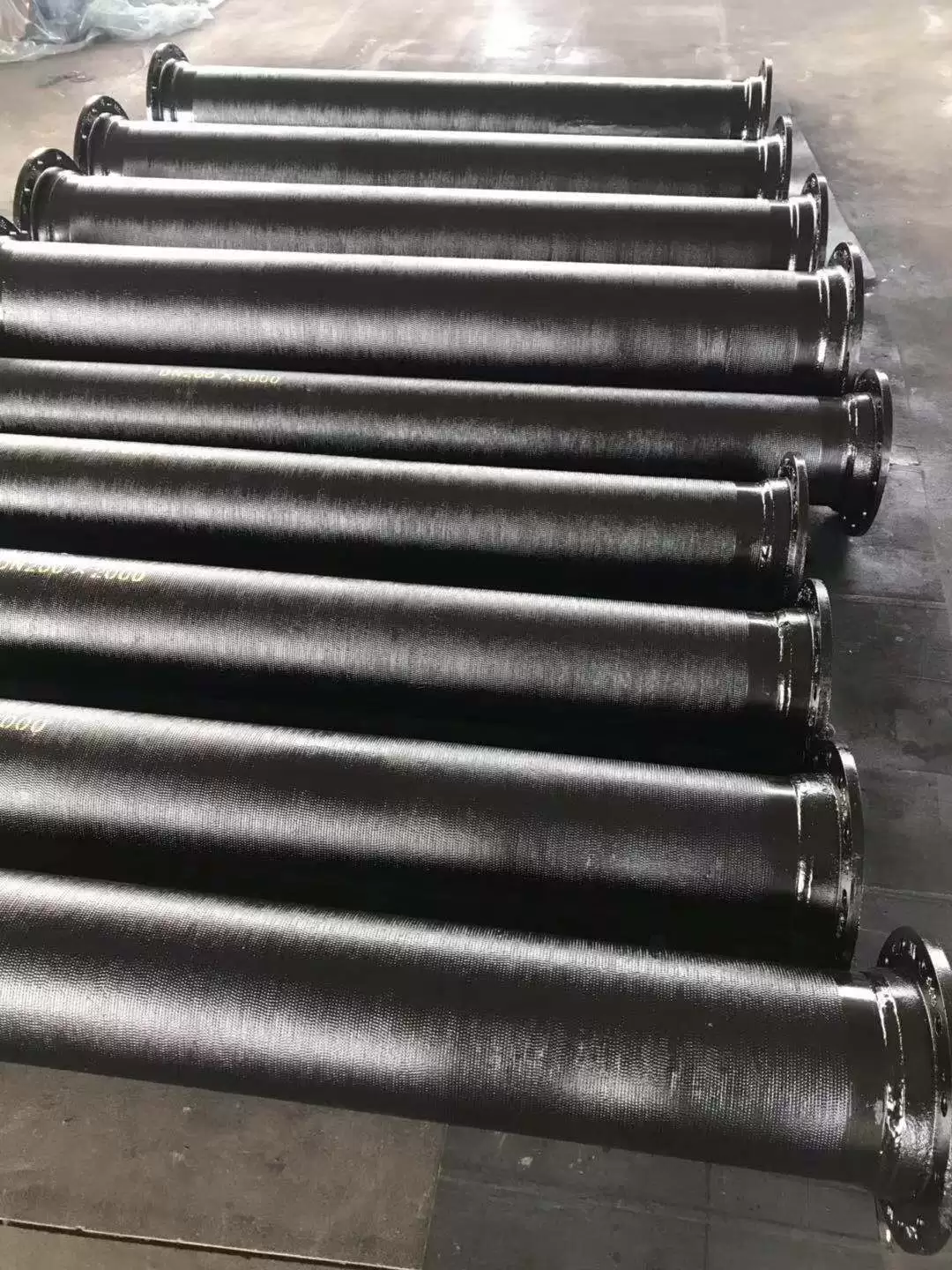

Сварная фланцевая труба из ковкого чугуна

Фланцевая труба представляет собой трубу, соединенную с фланцами, соединение необходимо совместить с двумя отверстиями для болтов фланца, поместить фланцевую прокладку в середину фланца, болты проходят через отверстия для болтов, затянуть гайку, чтобы затянуть два фланца с помощью болты, сожмите прокладку посередине, за счет деформации прокладки, чтобы образовать уплотнение для жидкости или газа. Фиксированные фланцы на концах трубы могут быть отлиты, нарезаны резьбой или приварены, для свободного фланца вы можете просто соберите его дальше.

Описание

Стандарты: ИСО2531, ЭН545, ЭН598

Материалы: Ковкий чугун

Номинальные размеры: Ду80—2600 мм

Давление: ПН10/16/25/40

Защита от коррозии: цементная футеровка и цинково-битумное покрытие.

Упаковка: деревянный ящик с пластиковым слоем, деревянные поддоны с пластиковым слоем, стальные ящики.

Функции: В наличии фланцевые трубы с приварными фланцами, фланцевые трубы с литыми фланцами, фланцевые трубы с приварными фланцами.



Размеры: PN16

DN

Д1

Д2

Д3

DE

С

Ф

С

р

Болты

Масса

(кг)

д

размер

н

80

200

160

132

98

19

3

15

6

19

М16

8

2,9

100

220

180

156

118

19

3

15

6

19

М16

8

3.3

150

285

240

211

170

19

3

15

8

23

М20

8

4,9

200

340

295

266

222

20

3

16

8

23

М20

12

6.6

250

400

355

319

274

22

3

17,5

10

28

М24

12

9.2

300

455

410

370

326

24,5

4

19,5

10

28

М24

12

12.4

350

520

470

429

378

26,5

4

21

10

28

М24

16

17.2

400

580

525

480

429

28

4

22,5

10

31

М27

16

21,9

450

640

585

548

480

30

4

24

12

31

М27

20

26,7

500

715

650

609

532

31,5

4

25

12

34

М30

20

37,0

600

840

770

720

635

36

5

29

12

37

М33

20

57,3

700

910

840

794

738

39,5

5

27,5

16

37

М33

24

57,0

800

1025

950

901

842

43

5

30

16

40

М36

24

72,0

900

1125

1050

1001

945

46,5

5

32,5

16

40

М36

28

90,0

1000

1255

1170

1112

1048

50

5

35

16

43

М39

28

122

1100

1355

1270

1218

1152

53,5

5

37,5

20

43

М39

32

141

1200

1485

1390

1328

1255

57

5

40

20

49

М45

32

189

1400

1685 г.

1590 г.

15:30

1462

60

5

42

20

49

М45

36

216

1600

1930 год

1820 г.

1750 г.

1668 г.

65

5

45,5

20

56

М52

40

308

1800 г.

2130

2020 год

1950 год

1875 г.

70

5

49

20

56

М52

44

362,2
