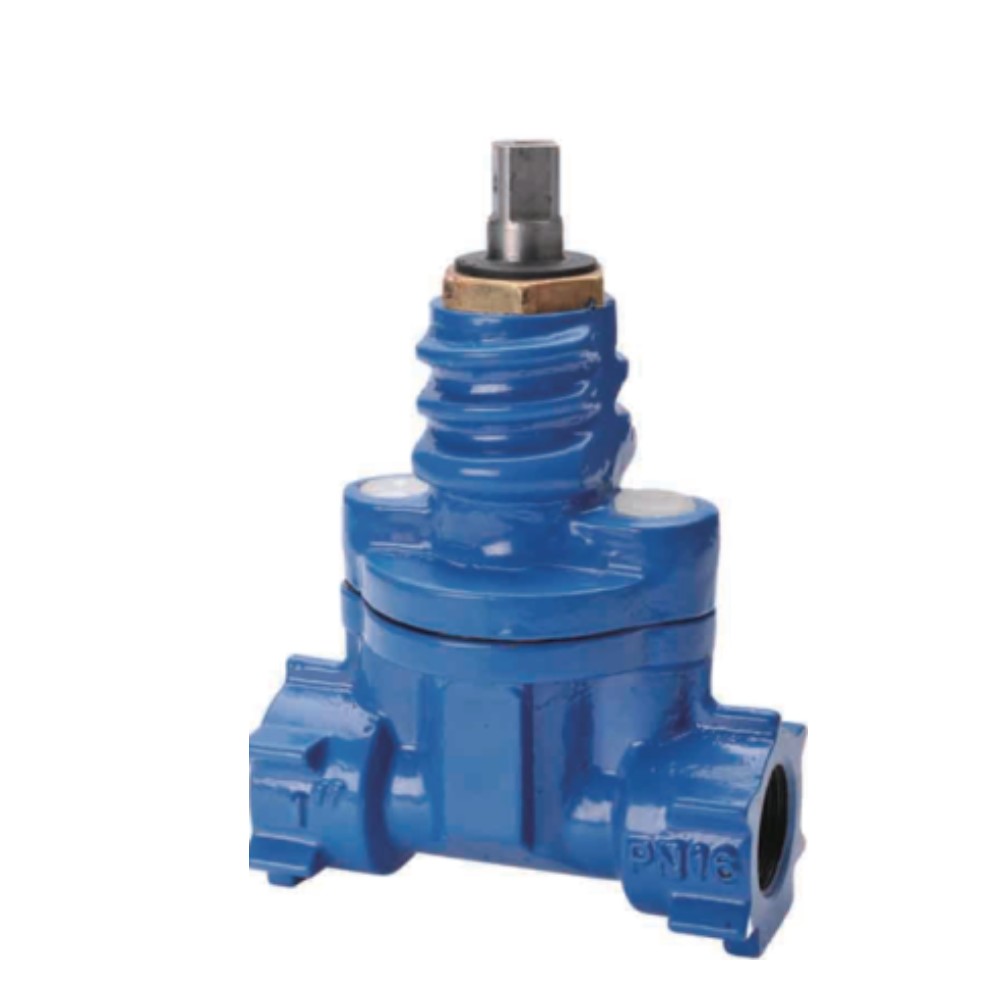

Задвижки с резьбовым концом
Описание
Материалы и особенности:
- Конструкция DIN3352 Часть 4
- Лицевая сторона согласно DIN3202. Резьбовое соединение: внутренняя резьба ISO 228.
- Нормальное давление: 1,0 МПа/1,6 МПа
- Подходящая среда: вода
- Рабочая температура: NBR≤80℃, EPDM≤120℃.
| Предмет номер. | ЧАСТЬ | МАТЕРИАЛ |
| 1 | ТЕЛО | ГГГ40/ГГГ50 |
| 2 | КЛИН | ЭПДМ/НБР |
| 3 | КЛИНОВОЕ СЕРДЦЕ | 59-1 ЛАТУНЬ |
| 4 | КОРЕНЬ | 2Кр13/420/304 |
| 5 | ТОЛКАТЬ | 59-1 ЛАТУНЬ |
| 6 | УПЛОТНИТЕЛЬНАЯ ГАЙКА | 59-1 ЛАТУНЬ |
Размеры (мм):
| DN | л | ЧАС | г | Ф | ВЕС (КГ) |
| 20 | 122 | 175 | 0,75″ | 26 | 3.6 |
| 25 | 127 | 185 | 1 ″ | 26 | 4.1 |
| 32 | 127 | 190 | 1,25″ | 26 | 4.6 |
| 40 | 154 | 235 | 1,5 дюйма | 27 | 5.2 |
| 50 | 154 | 242 | 2″ | 31 | 5,7 |
