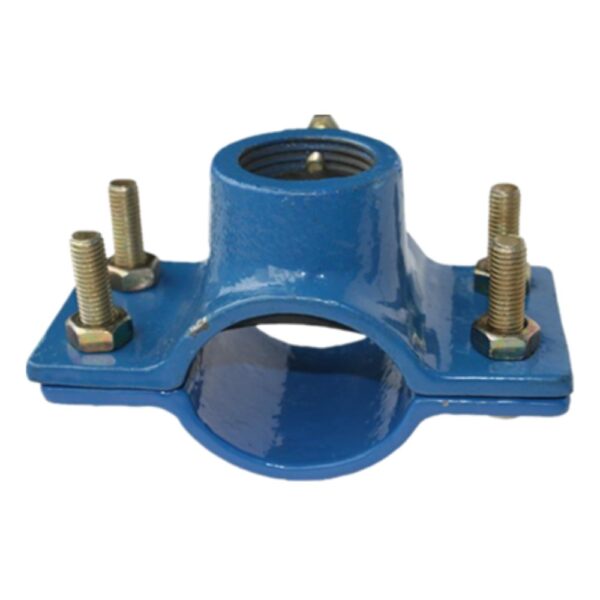

PE/PVC 파이프용 4개 구멍이 있는 안장형 클램프
새들 클램프는 파이프나 튜브를 고정하는 데 사용되는 다용도 고정 장치입니다. 이 클램프는 파이프, 머플러 및 기타 부품에 안정성, 지지력, 그리고 안전한 부착점을 제공합니다. 산업용이든 배기 시스템이든 새들 클램프는 구조적 무결성을 유지하는 데 중요한 역할을 합니다.
설명
■ 특징
· 에폭시 코팅 최소 250마이크론.
· 작동 압력 PN10, PN16
■ 주요 부품 및 소재
· FBE 코팅된 연성 주철 소재
· 아연도금강 볼트, 너트
■ 개스킷
· EPDM 개스킷
치수(mm):
| 크기 | G | h1 | h2 | 에이치3 | r1 |
| 50×20 | M40x3 | 22 | 15.5 | 15.5 | 27 |
| 63×20 | M40x3 | 22 | 22 | 22 | 33.5 |
| 75×20 | M40x3 | 22 | 28 | 28 | 39.5 |
| 90×20 | M40x3 | 22 | 35.5 | 35.5 | 47 |
| 110×20 | M40x3 | 22 | 45.5 | 45.5 | 57 |
| 125×20 | M40x3 | 22 | 53 | 53 | 64.5 |
| 140×20 | M40x3 | 22 | 60.5 | 60.5 | 72 |
| 160×20 | M40x3 | 22 | 70.5 | 70.5 | 82 |
| 200×20 | M40x3 | 22 | 90.5 | 90.5 | 102 |
| 225×20 | M40x3 | 22 | 103 | 103 | 114.5 |
| 250×20 | M40x3 | 22 | 115.5 | 115.5 | 127 |
| 315×20 | M40x3 | 22 | 148 | 148 | 159.5 |
| 63×40 | M55x3 | 22 | 22 | 22 | 33.5 |
| 75×40 | M55x3 | 22 | 28 | 28 | 39.5 |
| 90×40 | M55x3 | 22 | 35.5 | 35.5 | 47 |
| 110×40 | M55x3 | 22 | 45.5 | 45.5 | 57 |
| 125×40 | M55x3 | 22 | 53 | 53 | 64.5 |
| 140×40 | M55x3 | 22 | 60.5 | 60.5 | 72 |
| 160×40 | M55x3 | 22 | 70.5 | 70.5 | 82 |
| 200×40 | M55x3 | 22 | 90.5 | 90.5 | 102 |
| 225×40 | M55x3 | 22 | 103 | 103 | 114.5 |
| 250×40 | M55x3 | 22 | 115.5 | 115.5 | 127 |
| 315×40 | M55x3 | 22 | 148 | 148 | 159.5 |
