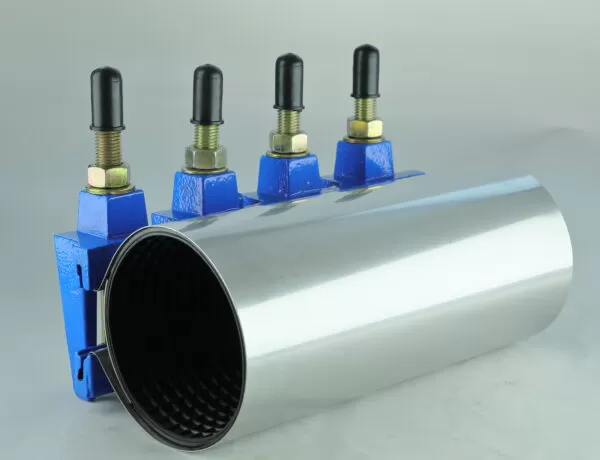

Reparaturklammer
Eine Reparaturschelle ist eine praktische Lösung zur Behebung von Lecks, Rissen oder kompletten Brüchen in Rohren. Diese Schellen sind für eine dauerhafte Reparatur konzipiert und werden häufig in verschiedenen Anwendungen eingesetzt.
Beschreibung
Besonderheit
•Typ: CR1, CR2, CR3
• Größe: DN40-1200 entsprechend Ihrer Anfrage
• Länge: 150, 200, 300, 400, 600 mm
• Reichweite: je nach Anfrage unterschiedlich
• Nenndruck: PN10/16
• Schrauben/Muttern: SS304, SS201, Kohlenstoffstahl verzinkt.
• Dichtung: EPDM/NBR
Technische Parameter
1-Zeichnung
2-Materialspezifikation
| NEIN. | Teilename | Material |
| 1 | Brückenplatte | Edelstahl |
| 2 | Ösen | Sphäroguss |
| 3 | Bolzen | Edelstahl |
| 4 | Waschmaschine | Edelstahl |
| 5 | Nuss | Edelstahl |
| 6 | Schutzkappe | Plastik |
| 7 | Haut | Edelstahl |
| 8 | Dichtungsgummi | EPDM/NBR |
3-dimensional (mm)
| OD-Bereich | Länge | Verschraubung | Arbeitsdruck |
| 30-35 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10/16 |
| 35-40 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10/16 |
| 40-45 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10/16 |
| 45-50 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10/16 |
| 50-55 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10/16 |
| 55-60 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10/16 |
| 60-67 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10/16 |
| 75-85 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10/16 |
| 88-98 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10/16 |
| 95-105 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10/16 |
| 108-118 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 115-128 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 126-136 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 132-142 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 151-161 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 158-172 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 168-182 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 179-189 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 193-203 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 202-212 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 217-229 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 225-240 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN10 |
| 245-260 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN6/10 |
| 270-288 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN6/10 |
| 288-302 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN6/10 |
| 304-320 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN6/10 |
| 323-336 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN6/10 |
| 340-355 | 150.200.300.400.600 | 5/8″,M16,M14,M12 | PN6/10 |
