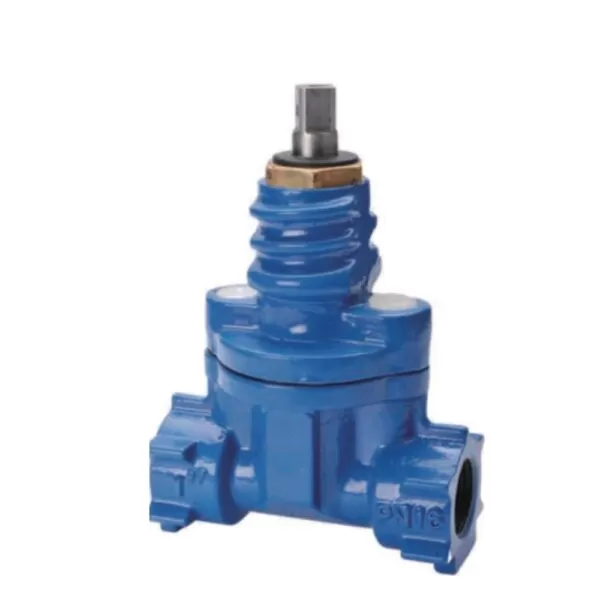

Absperrschieber mit Gewindeende
Beschreibung
Materialien und Eigenschaften:
- Ausführung DIN3352 Teil 4
- Baulänge gemäß DIN3202 Gewinde: ISO 228 Innengewinde
- Normaldruck: 1,0 MPa/1,6 MPa
- Geeignetes Medium: Wasser
- Arbeitstemperatur: NBR ≤ 80 °C, EPDM ≤ 120 °C
| Artikelnr. | TEIL | MATERIAL |
| 1 | KÖRPER | GGG40/GGG50 |
| 2 | KEIL | EPDM/NBR |
| 3 | KEILKERN | 59-1 MESSING |
| 4 | STÄNGEL | 2Cr13/420/304 |
| 5 | SCHUB | 59-1 MESSING |
| 6 | DICHTUNGSMUTTER | 59-1 MESSING |
Abmessungen (mm):
| DN | L | H | G | F | GEWICHT (KG) |
| 20 | 122 | 175 | 0,75″ | 26 | 3.6 |
| 25 | 127 | 185 | 1″ | 26 | 4.1 |
| 32 | 127 | 190 | 1,25″ | 26 | 4.6 |
| 40 | 154 | 235 | 1,5″ | 27 | 5.2 |
| 50 | 154 | 242 | 2″ | 31 | 5.7 |
